Escáner 3D Industrial AutoScan-K
Automatización de rutinas, generaciones de reportes dimensionales

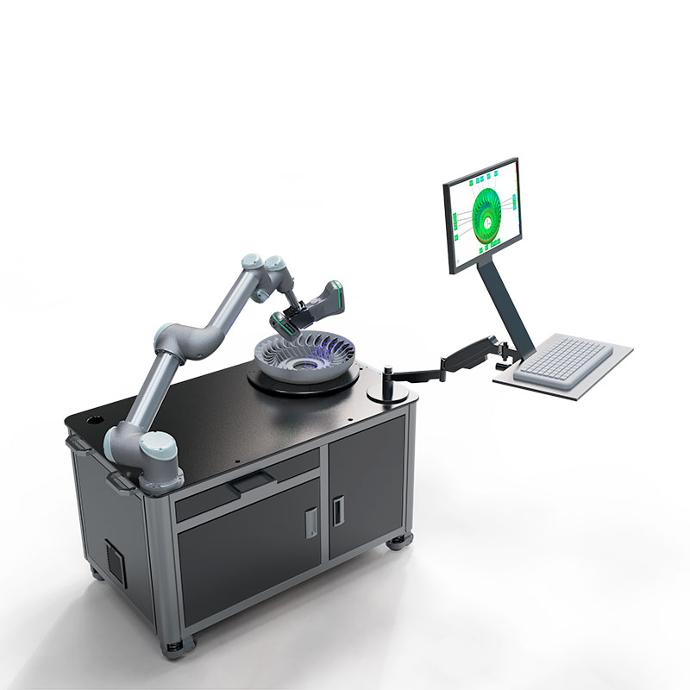

AutoScan K es un sistema de inspección 3D automático que puede realizar inspecciones sin contacto y no destructivas utilizando tecnologías de visión artificial. Al tiempo que garantiza una precisión extra alta, puede realizar de forma eficaz el escaneo e inspección de lotes en línea. Con un funcionamiento constante las 24 horas, el sistema AutoScan-K 3D ayuda a las empresas a reducir los costos de fabricación, acelerar el tiempo de comercialización del producto y aumentar el retorno de la inversión.
Equipado con múltiples modos de trabajo, el sistema AutoScan-K 3D puede adaptarse a la medición en varios escenarios industriales. Mientras tanto, basado en algoritmos de visión artificial de vanguardia, puede controlar con precisión los movimientos del robot, realizando así una inspección de lotes eficiente y automática.
Mesa giratoria inteligente
Las mesas giratorias industriales inteligentes y automáticas se adaptan a varios accesorios y abrazaderas. Sin la necesidad de colocar marcadores en el objeto, se puede lograr una sujeción rápida y confiable para simplificar enormemente los flujos de trabajo de preparación antes del escaneo 3D.
Inspección automática de todo el proceso
AutoScan-K puede realizar automáticamente escaneo e inspección 3D por lotes para comparar datos y generar informes de inspección.
NDT seguro y confiable
Basado en tecnología de medición óptica automatizada, logra pruebas inteligentes sin contacto y no destructivas, que son seguras, confiables y aplicables en diferentes entornos de talleres. Sus mesas giratorias industriales inteligentes hacen posible una inspección eficiente y sin ángulos ciegos.
Medición precisa y eficaz
inspecciona piezas de trabajo con diferentes tamaños, pesos y piezas hechas de diferentes materiales. Puede generar hasta 45 líneas láser para escaneo de datos de alta densidad, con una velocidad de hasta 1.650.000 por segundo. Permite una inspección 3D precisa en entornos industriales hostiles con una resolución de hasta 0,010 mm y una precisión de volumen de hasta 0,030 mm
Desarrollo secundario
Permite a los operadores controlar el sistema llamando a la interfaz SDK.
Operación personalizada
Ofrece múltiples modos de medición dependiendo de las características de diferentes piezas de trabajo. Para cumplir con los diferentes requisitos de inspección, las piezas de trabajo se pueden sujetar desde múltiples ángulos para establecer rutas de inspección
Especificación Técnica de AutoScan-K
| Tipo | AutoScan-KM II | AutoScan-KM | AutoScan-K20 | ||||
|
|
Escaneo ultrarápido | 13 cruces láser azules | 11 cruces láser azules | 7 cruces láser rojos | |||
| Modo de escaneo | Escaneo hiperfino | 7 líneas láser paralelas azules | 5 líneas láser paralelas azules | ||||
|
|
Escaneo de área grande | 11 líneas paralelas de láser infrarrojo | - | ||||
|
|
Escaneo de agujeros profundos | 1 línea láser azul adicional | 1 línea láser roja adicional | ||||
| Total de líneas láser | 45 Líneas láser | 41 Líneas láser | 20 Líneas láser | ||||
| Precisión | 0.020 mm | ||||||
| Velocidad de escaneo | 1.650.000 mediciones/seg. | 1,350,000 mediciones/seg. | 650,000 mediciones/seg. | ||||
| Área de escaneo | 1440 mm X 860 mm | 550 mm X 600 mm | |||||
| Sistema de fotogrametría | Configuración estándar | incorporado | |||||
|
|
Área de escaneo | 3760 mm X 3150 mm | 2500 mm X 3000 mm | ||||
|
|
Profundidad de campo | 2500 mm | |||||
| Clase de láser | Clase II (segura para los ojos) | ||||||
| Resolusión | 0.010 mm | ||||||
| Trabajar solo | 0.015 mm + 0.030 mm/m | 0.015 mm + 0.035 mm/m | |||||
| Precisión volumetrica | Trabajar con barra de referencia de 1m | 0.015 mm + 0.020 mm/m | |||||
|
|
con MSCAN-L15 | 0.015 mm + 0.015 mm/m | |||||
| Profundidad de campo | 925 mm | 450 mm | |||||
| Formatos de salida |
.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc o personalizado
|
||||||
| Rango de temperatura de funcionamiento | -10°C - 40°C | ||||||
| Interfaz | USB 3.0 | ||||||
| Patentes |
CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN206905709U, CN107202554B, CN209310754U, CN209485295U, CN209485271U, CN305446920S, CN209991946U, US10309770B2, KR102096806B1, KR102209255B1, US10914576B2, EP3392831A4
|
||||||
