Funciones Esenciales para un Modelado CAD Eficiente




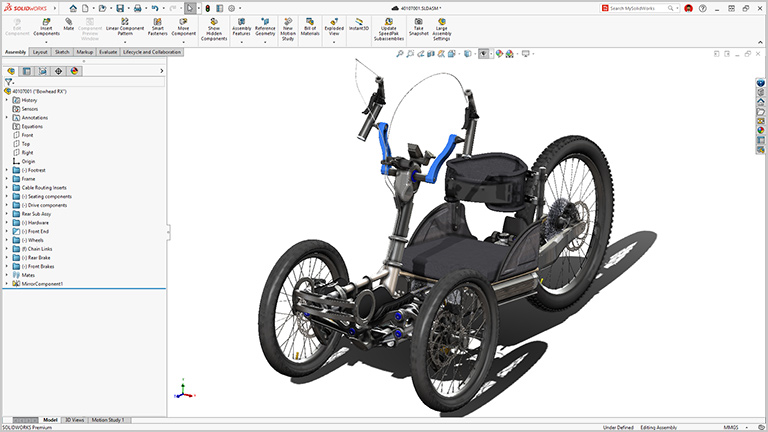

En el mundo del diseño asistido por computadora (CAD), SolidWorks se destaca como una herramienta robusta y versátil. Tanto si eres un ingeniero experimentado como si estás comenzando, comprender y dominar las funciones clave de SolidWorks es crucial para maximizar tu eficiencia y precisión en el modelado. ¿Alguna vez te has preguntado cuáles son las funciones imprescindibles para lograr un modelado CAD eficiente en SolidWorks? Acompáñanos mientras exploramos las cinco funciones que transformarán tu flujo de trabajo.

La Importancia de un Modelado CAD Eficiente​

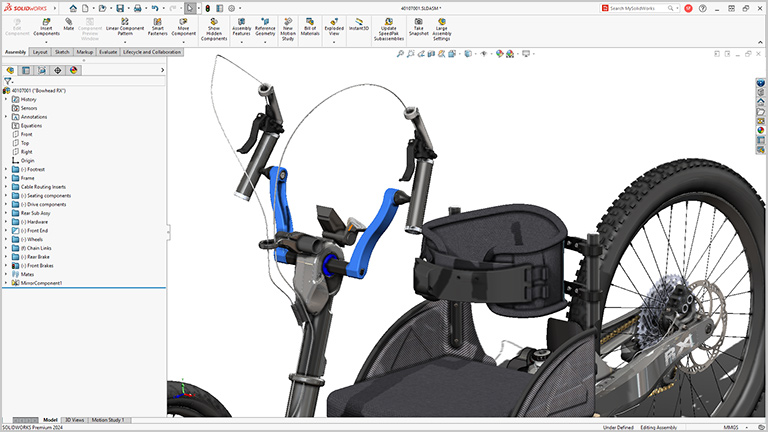

El modelado CAD eficiente no solo ahorra tiempo, sino que también mejora la calidad del diseño y reduce errores en la fabricación. Con SolidWorks, puedes crear modelos complejos con facilidad, siempre y cuando utilices las herramientas adecuadas. Vamos a descubrir cuáles son estas herramientas y cómo pueden optimizar tu proceso de diseño.

Extruded Boss/Base: La Base del Modelado

¿Qué es Extruded Boss/Base?

Extruded Boss/Base es una de las funciones más fundamentales en SolidWorks, utilizada para convertir un croquis 2D en un sólido 3D al extenderlo (extruirlo) perpendicularmente a lo largo de una distancia especificada. Esta función toma el contorno definido en un plano de croquis y lo proyecta en el espacio tridimensional, creando un volumen con la misma forma que el croquis original.

Características clave de Extruded Boss/Base:

  •  Dirección de Extrusión: Permite elegir la dirección de la extrusión, ya sea en una sola dirección, en ambas direcciones o midiendo desde un plano medio.
  • Condiciones de Finalización: Puedes especificar cómo termina la extrusión, como hasta una distancia especificada, hasta un vértice, hasta una superficie, o hasta el próximo componente.
  • Opciones de Perfil: Compatible con perfiles abiertos o cerrados, aunque los perfiles cerrados son más comunes para crear sólidos completos.
  • Control de Espesor: Incluye opciones para establecer un espesor constante o variable a lo largo del contorno del croquis.

Esta función es esencial en la fase inicial del modelado, ya que permite dar volumen a las ideas y conceptos dibujados en 2D, sirviendo como base para posteriores operaciones de modelado y refinamiento.

Revolved Boss/Base: Modelado de Geometrías de Revolución

¿Qué es Revolved Boss/Base?

Revolved Boss/Base es una herramienta que permite crear un sólido 3D al girar un croquis 2D alrededor de un eje de revolución. Esta función es crucial para modelar objetos que tienen simetría rotacional, donde la geometría se repite alrededor de un eje central.

Características clave de Revolved Boss/Base:

  • Eje de Revolución: Necesita un eje (una línea recta) alrededor del cual el croquis se girará. Este eje puede estar dentro del croquis o ser una entidad externa.
  • Ángulo de Revolución: Permite especificar el ángulo de revolución, ya sea completo (360 grados) o parcial (cualquier valor menor de 360 grados).
  • Dirección de Revolución: Puedes elegir revolver en una dirección, en ambas direcciones, o en un ángulo específico desde un plano medio.
  • Soporte para Perfiles Complejos: Puede manejar perfiles cerrados y abiertos, aunque los cerrados son más comunes para crear sólidos.
  • Aplicaciones de Simetría: Especialmente útil para crear piezas como cilindros, esferas, conos, y componentes industriales como rodamientos y ruedas.

Esta función es indispensable para diseñar componentes que requieren una forma precisa y simétrica, comúnmente encontrados en maquinaria, automoción, y productos de consumo.

Redondeo (Fillet): Suavizando Bordes

¿Qué es Redondeo?

Redondeo es una función utilizada para redondear los bordes y esquinas de un sólido 3D. Al aplicar un filete, se añade una superficie curva entre dos caras adyacentes, eliminando los bordes afilados. Esta operación no solo mejora la estética del modelo, sino que también tiene beneficios funcionales y estructurales.

Características clave de Redondeo:

  • Aplicaciones de Simetría: Permite seleccionar entre filetes constantes, de radio variable, y con perfiles personalizados.
  • Radio del Filete: El valor del radio puede ser especificado según los requisitos del diseño, y se puede variar para obtener diferentes efectos.
  • Filetes de Borde y Cara: Puede aplicarse a bordes específicos o a todas las aristas de una cara seleccionada.
  • Control de Selección: Ofrece opciones avanzadas para seleccionar rápidamente múltiples bordes que deben ser redondeados, incluyendo opciones de propagación y continuidad.

La función de filete es esencial en el diseño de productos industriales y de consumo, donde la seguridad y la estética son importantes, así como en componentes mecánicos donde las esquinas afiladas pueden causar problemas de estrés y fractura.

Hole Wizard: Creación de Agujeros Estandarizados

¿Qué es Hole Wizard?

Hole Wizard es una herramienta poderosa en SolidWorks que permite crear una variedad de tipos de agujeros estándar en un modelo 3D, sin necesidad de dibujar croquis complejos para cada tipo de agujero. Esta función simplifica la creación de agujeros precisos y estandarizados, ajustándose a diferentes normas y requisitos de diseño.

Características clave de Hole Wizard:

  • Tipos de Agujeros: Soporta una amplia gama de tipos de agujeros, incluyendo agujeros pasantes, ciegos, avellanados, avellanados con rosca, y agujeros roscados.
  • Normas Estándar: Incluye opciones basadas en normas internacionales (como ANSI, ISO, DIN), asegurando que los agujeros cumplan con especificaciones industriales.
  • Configuraciones Personalizadas: Permite ajustar parámetros como el diámetro, la profundidad, el tipo de rosca y la forma del avellanado, adaptándose a necesidades específicas.
  • Posicionamiento Preciso: Utiliza croquis 2D para definir la ubicación de los agujeros, con opciones de posicionamiento paramétrico para mayor precisión.
  • Agrupación de Agujeros: Facilita la creación de múltiples agujeros con configuraciones idénticas, mejorando la eficiencia del diseño.

Hole Wizard es fundamental para la creación de agujeros en piezas que requieren precisión y estandarización, como en ensamblajes mecánicos, componentes electrónicos, y estructuras arquitectónicas, asegurando que los agujeros sean consistentes y alineados adecuadamente para facilitar el ensamblaje y la fabricación.

Matriz (Lineal y Circular): Repetición Eficiente

¿Qué es Matriz (Lineal y Circular)?

Las funciones de Matriz (Lineal y Circular) en SolidWorks permiten duplicar entidades o sólidos en una disposición regular, ya sea lineal o circular. Estas herramientas son esenciales para crear múltiples instancias de una característica de manera rápida y precisa, lo que es fundamental en el diseño de componentes que contienen elementos repetitivos.

Características clave de Matriz (Lineal y Circular):

  • Matriz Lineal: Permite replicar una característica o un conjunto de características en una dirección lineal, ya sea en una, dos o tres dimensiones. Esto es útil para crear filas y columnas de características uniformemente espaciadas.
    • Direcciones y Espaciado: Puedes definir una o dos direcciones para el patrón, especificando el espaciado entre las instancias y el número de repeticiones en cada dirección.
    • Seleccionar Entidades: Se pueden seleccionar caras, bordes, croquis o características para ser replicadas.
    •  Condiciones de Fin de Patrón: Opciones para especificar el número de instancias o la distancia total a cubrir con el patrón.
  • Matriz Circular: Permite replicar una característica alrededor de un eje central, creando una disposición circular.
    • Eje de Revolución: Se define un eje alrededor del cual las características serán replicadas.
    • Ángulo y Número de Instancias: Puedes especificar el ángulo total a cubrir y el número de instancias a crear dentro de ese ángulo.
    • Selección de Características: Similar al patrón lineal, permite seleccionar las características que serán repetidas.

Aplicaciones de Matriz (Linear y Circular):

  • Diseño de Componentes Repetitivos: Ideal para componentes que tienen características repetitivas, como agujeros, ranuras, dientes de engranajes, aletas de disipadores de calor, y más.
  • Ahorro de Tiempo: En lugar de crear manualmente cada instancia de una característica, el uso de patrones permite automatizar y acelerar el proceso de diseño.
  • Uniformidad en el Modelo: Garantiza que todas las instancias repetidas sean idénticas, manteniendo la coherencia y la precisión en el diseño.
  • Flexibilidad y Ajustabilidad: Las funciones de patrón permiten ajustar fácilmente el número de instancias y su disposición, proporcionando flexibilidad durante las fases de diseño y modificación.

Mejoran la eficiencia y precisión de tu trabajo, creando diseños más complejos y funcionales.

Recuerda, el uso eficaz de estas funciones puede marcar la diferencia entre un diseño ordinario y uno excepcional. Si aún no has explorado todas estas herramientas en SolidWorks, ahora es el momento perfecto para hacerlo. Por ello, CAD AVSHMEIP se enorgullece de proporcionar soluciones integrales que abordan las necesidades presentes y futuras del mercado a partir de la asistencia técnica, soporte, cursos y licencias.
