Escáner 3D industrial KSCAN20 3D SCANTECH

Escáner 3D profesional de láser infrarrojo y azul

KSCAN20 realiza Escaneos 3D eficientes

El escáner 3D KSCAN20 integra un sistema de fotogrametría incorporado y un modo de escaneo láser dual.

Beneficiándose del modo de escaneo láser dual con luz infrarroja y luz azul, KSCAN20 ofrece una alta eficiencia en captura de detalles ultra precisos con una resolución de 10 μm y una precisión de 0,020 mm. El sistema de fotogrametría incorporado amplía enormemente el área de escaneo a 2500 mm × 3000 mm y mejora la precisión volumétrica a 0,035 mm/m.

Solicitar más información

Ejemplos de aplicación con KSCAN20

Escaneo de carcasa de caja de velocidad

Inspección 3D de autopartes

Escaneo 3D de piezas

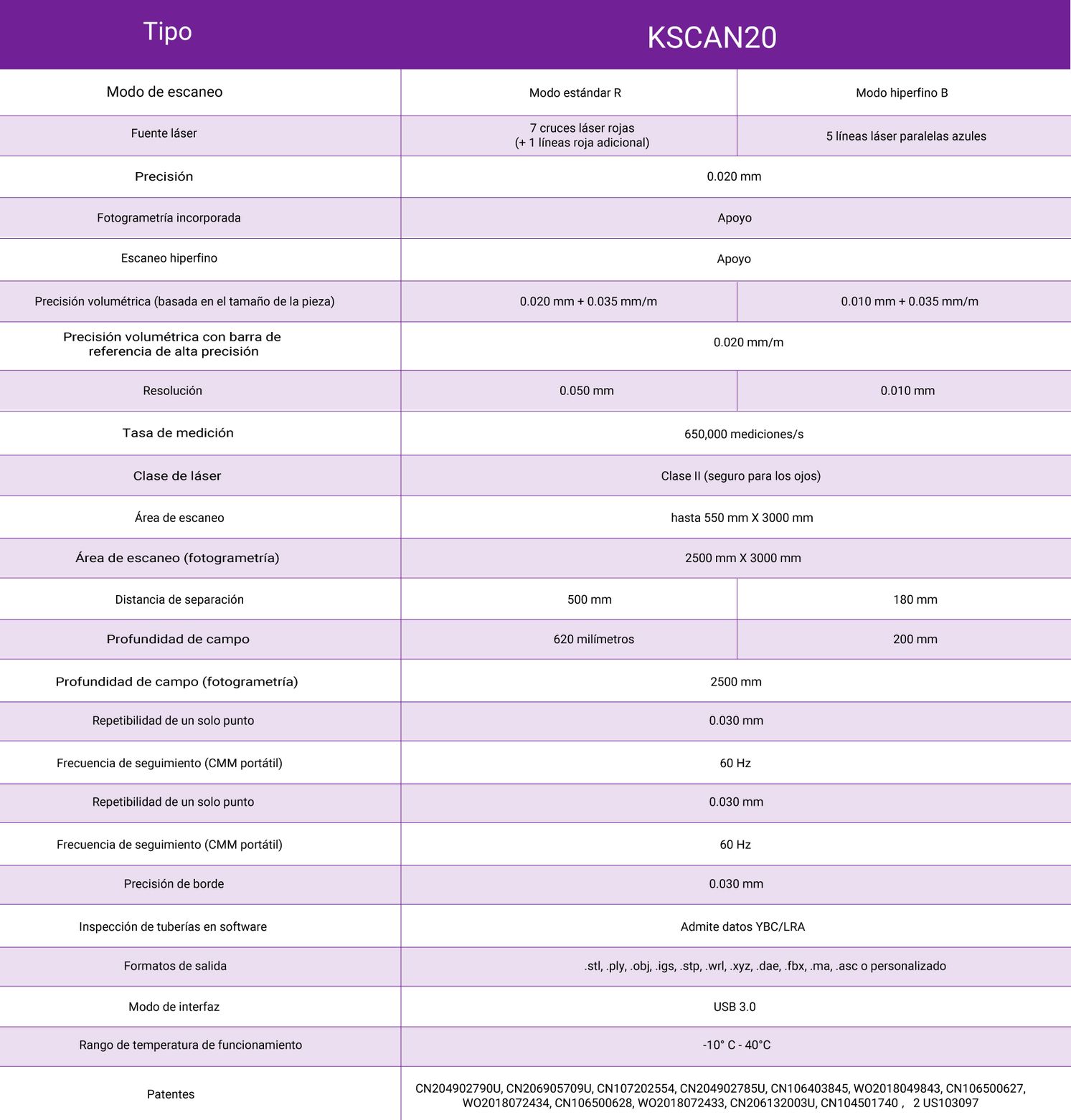

Especificaciones Técnicas del
KSCAN20

Tipo	KSCAN20
Modo de escaneo	Modo estándar R	Modo hiperfino B
Fuente láser	7 cruces láser rojas (+ 1 línea roja adicional)	5 líneas láser azules paralelas
Precisión(1)	Hasta 0.020 mm
Fotogrametría integrada	Soporte
Escaneo hiperfino	Soporte
Precisión volumétrica (en función del tamaño de la pieza)(2)	Hasta 0.020 mm + 0.030 mm/m	Hasta 0.015 mm + 0.035 mm/m
Precisión volumétrica con barra de referencia de alta precisión(2)	Hasta 0.015 mm + 0.020 mm/m
Precisión volumétrica con MSCAN-L15(2)	Hasta 0,015 mm + 0,012 mm/m
Resolución	0.050 mm	0.010 mm
Velocidad de escaneo	Hasta 650,000 mediciones/s
Clase de láser	CLASEⅡ (seguro para los ojos)
Área de escaneo	Hasta 550 mm × 600 mm
Área de escaneado (fotogrametría)	2500 mm × 3000 mm
Distancia de separación	300 mm	180 mm
Profundidad de campo	450 mm	200 mm
Profundidad de campo (fotogrametría)	2500 mm
Repetibilidad en un solo punto	0.030 mm
Frecuencia de seguimiento (MMC portátil)	60 hz
Precisión de los bordes	0.030 mm
Inspección de tuberías en software	Apoyar los datos de YBC/LRA
Formato de salida	.stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc o personalizado
Interfaz	USB 3.0
Temperatura de funcionamiento	-10°C-40°C

(1) Acreditación ISO 17025: Basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de palpación (tamaño) (PS).
(2) Acreditación ISO 17025: Basado en la norma VDI/VDE 2634 Parte 3 y la especificación JJF 1951, se evalúa el error de espaciado de esferas (SD).
