Todo lo que debes saber para generar Mallas en Solidworks Simulation
¿Sabías que una malla bien generada puede ser la diferencia entre un análisis exitoso y uno fallido? Si alguna vez te has preguntado cómo optimizar tus proyectos en SolidWorks mediante la generación de mallas, estás en el lugar correcto. Vamos a sumergirnos en los detalles técnicos y prácticos de esta función crucial para ingenieros y diseñadores.
¿Qué es la Generación de Mallas en SolidWorks?

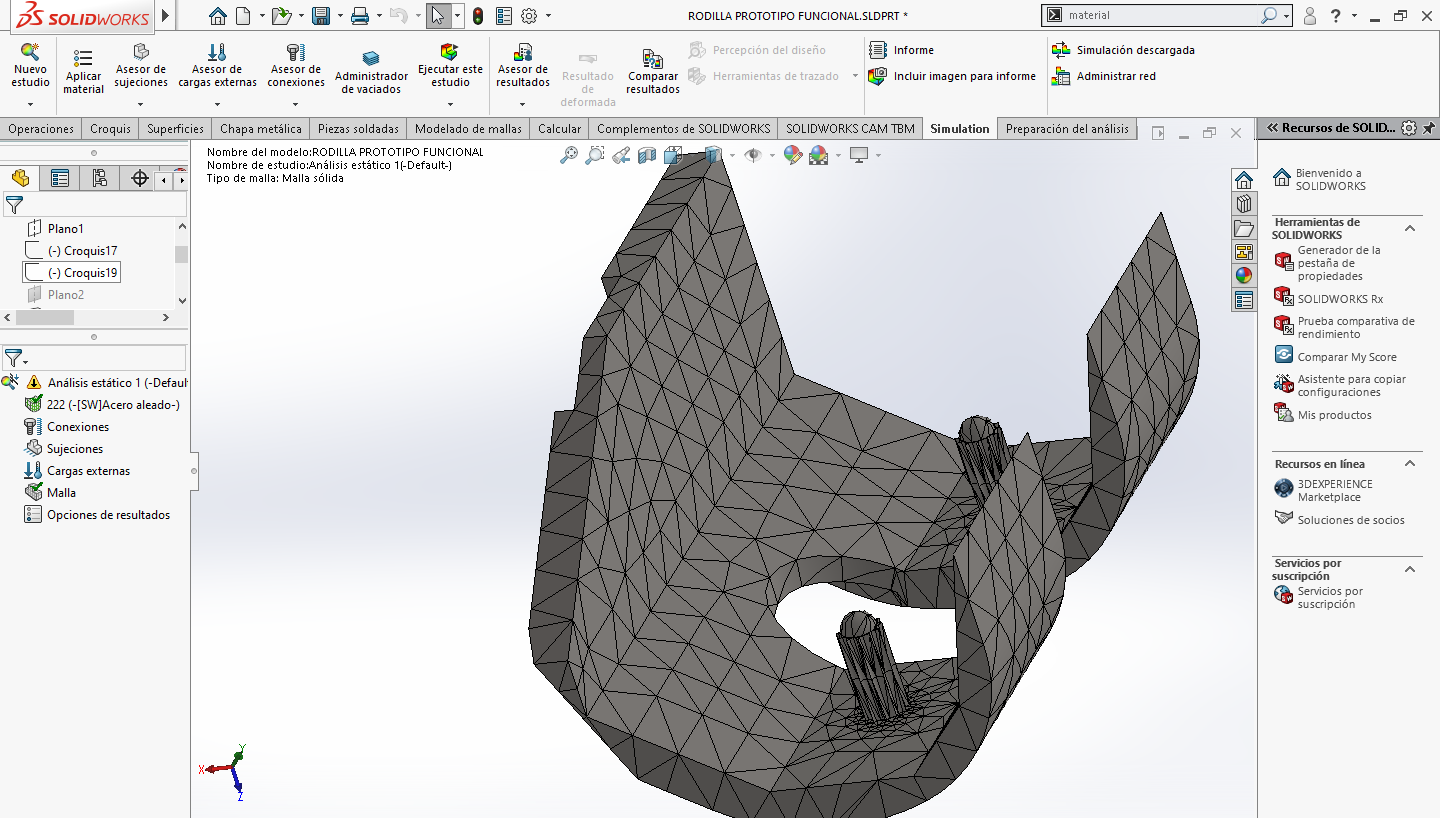

La generación de mallas en SolidWorks Simulation es un proceso fundamental en la simulación y análisis de modelos 3D. Consiste en dividir un modelo geométrico en elementos más pequeños, denominados elementos de malla, que pueden ser procesados más fácilmente por el software. Esto es esencial para realizar análisis de elementos finitos (FEA), dinámica de fluidos computacional (CFD) y otros tipos de simulaciones.
Tipos de Mallas en SolidWorks
SolidWorks ofrece varios tipos de mallas para adaptarse a diferentes necesidades de simulación:
Mallas de Superficie
Las mallas de superficie se utilizan para representar la superficie exterior de un modelo. Estas mallas son ideales para análisis donde los detalles superficiales son cruciales, como en estudios aerodinámicos. En SolidWorks, puedes optar por mallas de triángulos o cuadriláteros, dependiendo de la complejidad y los requisitos específicos del análisis.
Mallas Volumétricas
Las mallas volumétricas llenan el volumen completo del modelo con elementos tridimensionales. Estas son fundamentales para análisis de estrés y deformación, donde es importante entender cómo las fuerzas internas afectan el material. En SolidWorks, las mallas volumétricas pueden ser tetraédricas o hexaédricas, cada una con sus propias ventajas para diferentes aplicaciones.
Calidad de Malla: Un Factor Decisivo
La calidad de la malla es crucial para obtener resultados precisos y confiables en cualquier simulación. Una malla de alta calidad tiene elementos uniformes y bien proporcionados, lo que reduce errores y mejora la convergencia de los resultados.
Factores Clave en la Calidad de Malla
1. Aspect Ratio: La relación entre las dimensiones de los elementos de la malla debe ser cercana a 1 para evitar elementos distorsionados.
2. Distorsión: La forma de los elementos debe ser lo más cercana posible a su forma ideal para minimizar errores.
SolidWorks incluye herramientas automáticas y manuales para evaluar y mejorar la calidad de la malla, permitiendo a los usuarios ajustar parámetros y refinar la malla según sea necesario.
Optimización de Malla en SolidWorks
La optimización de malla es el proceso de mejorar la distribución y forma de los elementos de la malla para aumentar la precisión del análisis sin aumentar excesivamente el tiempo de cálculo.
Técnicas de Optimización
- Suavizado de Malla: Ajusta las posiciones de los nodos para mejorar la uniformidad de los elementos.
- Refinamiento Adaptativo: Refina automáticamente la malla en áreas de interés donde se esperan concentraciones de esfuerzos o gradientes altos.
SolidWorks permite tanto la optimización automática como manual, brindando flexibilidad para adaptarse a las necesidades específicas de cada proyecto.
Tipos de Mallas: ¿Cuál Elegir?
Mallas Automáticas vs Manuales
- Mallas Automáticas: Generadas por el software con parámetros predeterminados, son rápidas y fáciles de usar, pero pueden no ser ideales para todos los escenarios.
- Mallas Manuales: Definidas completamente por el usuario, ofrecen un control total sobre el proceso de malla, lo cual es ventajoso para análisis complejos o específicos.
Mallas Conformantes vs No Conformantes
- Conformantes: Los elementos de la malla se ajustan perfectamente a la geometría del modelo y entre sí, garantizando continuidad y precisión.
- No Conformantes: Pueden tener discontinuidades, útiles en ciertos métodos de simulación específicos donde se permite una mayor flexibilidad en el diseño de la malla.
Mallas Híbridas
Combinar diferentes tipos de elementos en una sola malla (por ejemplo, tetraedros y hexaedros) puede aprovechar las ventajas de ambos, mejorando tanto la precisión como la eficiencia computacional.
Consejos Prácticos para Generar Mallas en SolidWorks
- Conoce tu Modelo: Comprende las características y requisitos del análisis antes de elegir el tipo de malla.
- Empieza con una Malla Gruesa: Inicialmente, utiliza una malla gruesa para obtener una visión general del comportamiento del modelo, luego refina según sea necesario.
- Utiliza Refinamiento Local: Enfoca el refinamiento en áreas críticas para aumentar la precisión sin incrementar significativamente el tiempo de cálculo.
- Evalúa y Ajusta: Utiliza las herramientas de evaluación de calidad de malla en SolidWorks para identificar y corregir problemas antes de realizar el análisis final.
Conclusión: Maximiza el Potencial con SolidWorks Simultaion.
La generación de mallas en SolidWorks es fundamental para obtener análisis precisos y eficientes. Al dominar los diferentes tipos de mallas, mejorar su calidad y optimizarlas adecuadamente, puedes asegurar que tus simulaciones reflejen con exactitud el comportamiento real de tus diseños. Ya sea que elijas mallas automáticas, manuales o híbridas, comprender sus aplicaciones y limitaciones te permitirá tomar decisiones informadas. Por ello, CAD AVSHMEIP se enorgullece de proporcionar soluciones integrales que abordan las necesidades presentes y futuras del mercado a partir de la asistencia técnica, soporte, cursos y licencias.
