Mastercam Probing con Lógica If-Then: Automatización de Decisiones CNC para Ingeniería de Alto Rendimiento
Mastercam continúa consolidándose como el estándar de facto para programación CNC avanzada en entornos industriales. Su módulo de Probing, potenciado con lógica condicional If-Then, no solo mejora la precisión y consistencia de los procesos, sino que transforma radicalmente la manera en que los ingenieros CNC verifican, inspeccionan y automatizan decisiones críticas durante la ejecución del maquinado. En este análisis técnico profundizaremos en cómo implementar estrategias de probing con lógica condicional, sus ventajas operativas y cómo puede incorporarse de manera estratégica para maximizar eficiencia, reducir rechazos y habilitar operaciones lights-out. mastercam.com
¿Qué es Mastercam Probing y por qué es vital para la ingeniería CNC moderna?
Mastercam Probing es un complemento integrado dentro de Mastercam que permite programar rutinas de palpado directamente desde el entorno CAM y generar código NC compatible con la mayoría de controladores CNC modernos. En vez de depender exclusivamente de procesos manuales de inspección, setup y verificación, el probing automatiza estas tareas dentro del mismo programa de maquinado, cerrando el ciclo entre simulación y fabricación real. mastercam.com
Componentes clave del probing en Mastercam
- Automatización de setup y alineación: El palpado puede definir sistemas de coordenadas, localizar superficies, bordes y centros geométricos sin intervención manual.
- Inspección en proceso y fuera de proceso: Permite verificar dimensiones, detectar desgaste de herramienta, o confirmar tolerancias intermedias mientras la pieza aún está en la máquina.
- Integración total con NC: Mastercam genera G-code y macros específicos para sistemas Renishaw, Blum-Novotest y otros dispositivos, que se integran directamente en la secuencia de maquinado. mastercam.com
En términos prácticos, esto significa que un ingeniero CNC puede programar no solo las trayectorias de corte, sino también cómo y cuándo medir y actuar sobre la geometría real de la pieza — potenciando la repetibilidad mecánica y reduciendo errores humanos.
Profundizando: Lógica If-Then en Probing y sus aplicaciones CNC
La introducción de lógica condicional If-Then pasa de ser una función de software a convertirse en una estrategia de control de procesos. La lógica If-Then permite que la ejecución del programa reaccione de forma automática según los resultados obtenidos por la sonda de palpado, lo que optimiza el flujo de operaciones sin intervención constante del operario. mastercam.com
Cómo funciona la lógica If-Then en probing
En esencia, la lógica If-Then permite evaluar el resultado de una medición y determinar el flujo subsecuente de operaciones CNC:
- Evaluación de tolerancias críticas: Tras una operación de maquinado, la sonda mercantil puede tomar mediciones de características vitales (por ejemplo, un orificio de ajuste crítico).
-
Decisión automatizada:
- Si la dimensión está dentro de tolerancia → se salta a las siguientes operaciones previstas.
- Si la dimensión está fuera de tolerancia pero recuperable → se pueden ejecutar trayectorias de remediación adicionales.
- Si la dimensión supera el umbral de rechazo → el programa puede detener la máquina y alertar al operador. mastercam.com
Este enfoque no solo reduce el tiempo de ciclo total, sino que evita el maquinado de piezas que ya han fallado en parámetros críticos, reduciendo material desperdiciado y costos operativos.
Ejemplo aplicado en ingeniería CNC
Imagine que se tiene un componente con un diámetro interno crítico para el ensamblaje final. Usando Mastercam Probing:
- Se programa la operación de acabado del orificio.
- Se inserta una operación de palpado con tolerancias específicas.
-
Se configura lógica If-Then para:
- Saltar pasos de acabado si la dimensión es aceptable.
- Ejecutar una pasada adicional si el orificio está ligeramente fuera de tolerancia.
- Detener la máquina y notificar si la desviación es fatal para la función del componente. mastercam.com
Esta lógica de control transforma la pieza de un simple objeto mecanizable a un elemento inteligente dentro del proceso productivo, donde la máquina “decide” el siguiente paso basado en datos reales de la pieza.
Ventajas estratégicas de implementar probing con lógica If-Then en producción CNC
Desde una perspectiva de ingeniería y operaciones, las ventajas tangibles de este enfoque son múltiples y medibles:
1. Reducción de tiempo en setup y ajustes
La automatización elimina pasos manuales de medición y realineación, reduciendo el setup hasta en un 40 % o más, dependiendo de la complejidad del componente. Esta reducción acelera la throughput de la celda de producción.
2. Mejora en la consistencia y calidad de las piezas
Al medir y actuar dentro de la misma ejecución, se evita que tolerancias críticas escapen al control humano o errores de interpretación. La consistencia entre piezas aumenta, y se minimizan los rechazos por fuera de especificación.
3. Disminución de scrap y reducción de costos
Mediante la evaluación temprana de características clave, se evita trabajar material que ya está fuera de tolerancia. Esto impacta directamente en el costo por pieza y en el aprovechamiento del stock.
4. Capacidades de lights-out machining
Una de las tendencias más fuertes en manufactura avanzada es la habilitación de operaciones sin supervisión: las máquinas funcionan sin presencia constante del operario. Probing con lógica condicional habilita este nivel de autonomía, liberando recursos humanos para tareas de mayor valor.
Implementación práctica y mejores prácticas para ingenieros CNC
Para integrar con éxito probing con lógica condicional en tus programas Mastercam, se recomiendan los siguientes pasos y consideraciones:
1. Preparación del modelo y definición de características críticas
Antes de programar probing, el ingeniero debe identificar qué dimensiones afectan la función final del componente y deben medirse in situ. La definición precisa de tolerancias es crucial para decidir cómo actuar después de cada medición.
2. Configuración de tolerancias y condiciones de acción

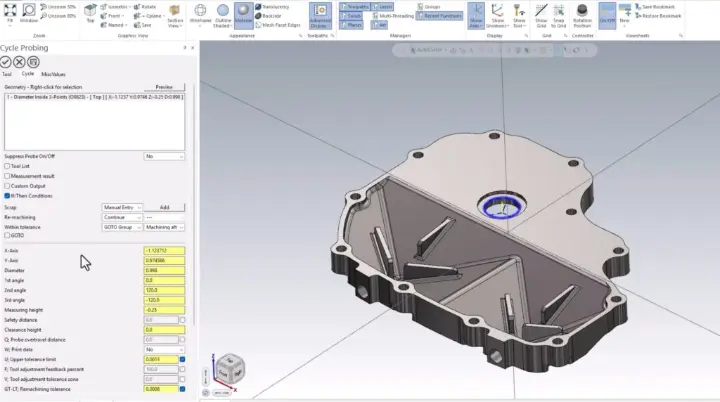

Dentro de la operación de probing en el Cycle tab, se establecen:
- Geometría o entidad a medir.
- Límite superior e inferior de tolerancia.
- Condiciones If-Then que determinan qué código adicional se genera según cada resultado de medición. mastercam.com
3. Simulación avanzada e integración con controladores
Siempre se debe simular la secuencia completa incluyendo las operaciones de palpado y las acciones condicionales. Mastercam ofrece herramientas de simulación que permiten validar estos bloques de lógica para verificar que el circuito de control responde como previsto antes de descargar el programa NC.
4. Validación de código postprocesado y pruebas en máquina

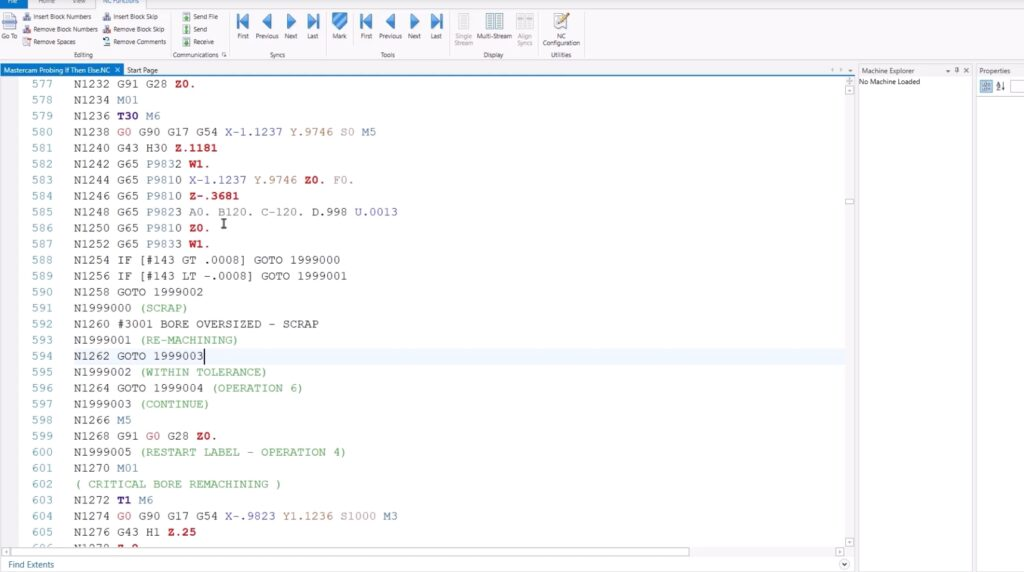

El código postprocesado debe revisarse para asegurarse de que la lógica If-Then se traduzca correctamente al G-code específico del controlador (por ejemplo, GOTO y otras instrucciones condicionales admitidas por Fanuc, Siemens, Haas, etc.). La prueba en máquina bajo supervisión inicial es práctica estandarizada para validar la fiabilidad antes de operar en producción.
Conclusión: Inteligencia incorporada en procesos CNC con Mastercam Probing
La combinación de Mastercam Probing con lógica condicional If-Then redefine las expectativas de control de calidad y autonomía en maquinado CNC. Para ingenieros orientados a resultados, esta capacidad permite:
- Reducir variación y scrap.
- Automatizar decisiones en tiempo real.
- Aumentar la disponibilidad de máquinas.
- Elevar los estándares de operación en plantas modernas de fabricación.
