“Creación de volúmenes internos mediante intersección en SolidWorks”

Una de las funcionalidades de SolidWorks clave es el comando ‘Intersecar’ es crear geometría usando un volumen cerrado.

Este es un método simple para encontrar el volumen interno de las partes complejas, el primer paso es limitar todas las entradas y salidas que conducen al volumen interno:

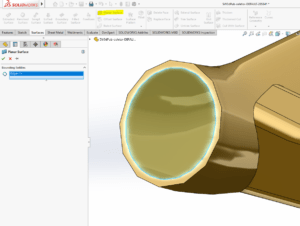

Si sus diversas entradas y salidas son planas, puedes usar el comando ‘superficie plana’ para cerrar esa abertura.

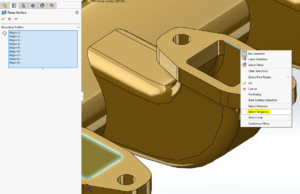

Puede haber múltiples aperturas asignadas a un solo comando de "superficie plana". Además, si tienes una apertura compuesta por múltiples segmentos tangentes, puedes hacer clic con el botón derecho en uno de esos segmentos y seleccionar ‘Tangencia’ para agregarlos a su selección a la vez.

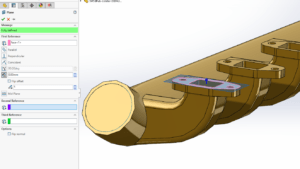

Si tienes varias aberturas que compartirán el mismo plano, puedes crear un plano de geometría de referencia para cubrir todas las aberturas en el lugar de una superficie separada para cada una. Recuerda que un plano se extiende infinitamente en todas las direcciones, lo que significa que posiblemente también se cruce con tu volumen interno, por eso es mejor el comando de superficie plana en el lugar de un plano para cada abertura.

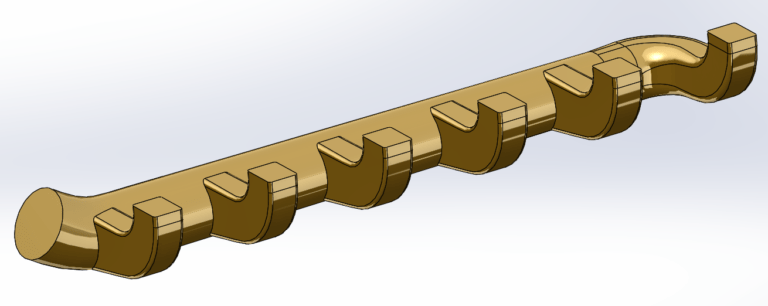

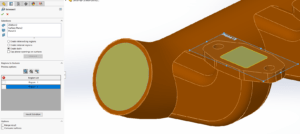

Si tu apertura no es planar, entonces también puede usar comandos como 'superficie límite' o 'superficie elevada' que se encuentran en el Administrador de Comando de Superficies para limitar esas aperturas. Después de seleccionar la marca de verificación verde, lo que queda es el cuerpo sólido del volumen interno. La herramienta de evaluación masiva ahora se puede usar para determinar el volumen y el peso.
