Sistema de escaneo CMM inalámbrico FreeScan Trak


Sistema de escaneo CMM inalámbrico portátil


Shining FreeScan Trak

Basado en la última tecnología de SHINING 3D, el rastreador óptico es capaz de capturar la posición espacial de la estructura del escáner en tiempo real, ofreciendo una solución de medición 3D portátil, eficiente y confiable. El sistema ayuda al operador a deshacerse del lento proceso de pegar marcadores. Esto simplifica la obtención de datos 3D de objetos de tamaño mediano a grande con precisión de grado metrológico. Es adecuado para diversas aplicaciones estáticas y dinámicas, incluida la inspección 3D a gran escala en las industrias aeroespacial, automotriz, naval y energética, etc.





Características:

Referencia dinámica

Los marcadores se utilizan para crear un sistema de estructura de referencia. El rastreador o la pieza se pueden mover libremente durante la medición, lo que permite a los usuarios escanear en un entorno inestable.

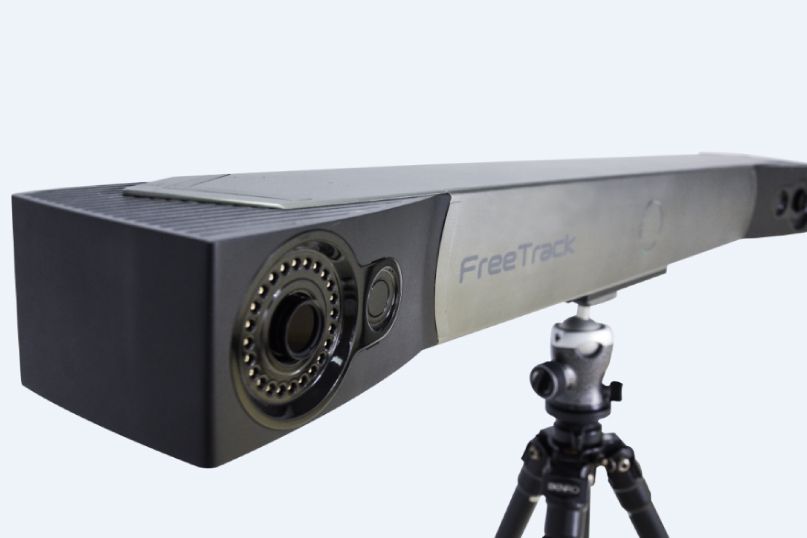

imagen de Freescantrak Escaneo inalámbrico

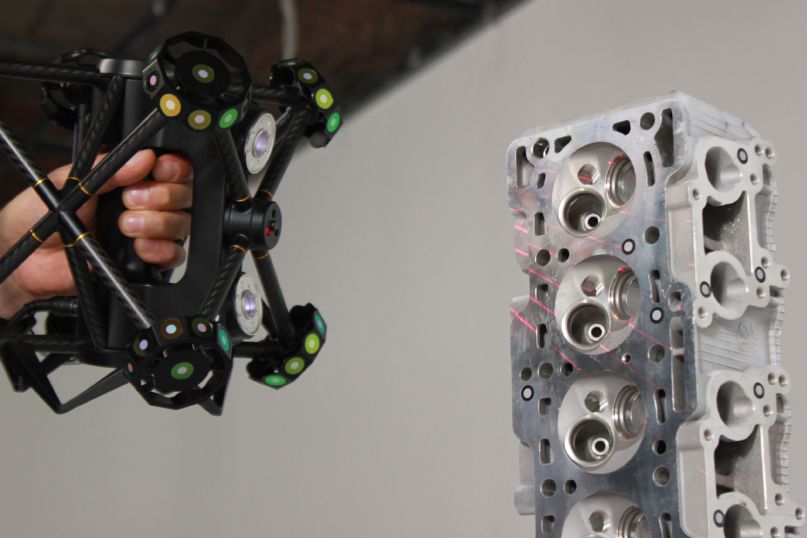

imagen de Freescantrak Escaner 3D Tecnología inalámbrica

Mediciones de grado metrológico

La precisión es de hasta 0,03 mm y la resolución puede ser de hasta 0,05 mm. El sistema tiene una alta repetibilidad.

Tecnología Inalámbrica

Sin cables entre el rastreador y el escáner. Utiliza una tecnología inalámbrica precisa entre los dos terminales para configurar el sistema de medición de escaneo 3D.

El escáner

Modo de trabajo independiente. El escáner retiene la fuente de luz y se puede usar como un escáner independiente para realizar algunos trabajos de escaneo.

Solución inalámbrica AIRMASTER. El escáner se puede adaptar a AIRMASTER ™ y no necesita ninguna conexión de cable a la computadora o al rastreador óptico.

 Ligero. El escáner se puede adaptar a AIRMASTER ™ y no necesita ninguna conexión de cable a la computadora o al rastreador óptico.

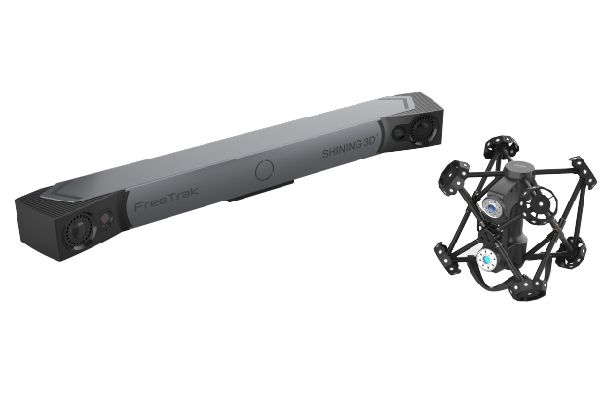

imagen de Freescantrak Escaner 3D Escaner metrologico

¿Cómo puedo comprar FreeScan Trak?

Déjanos tus datos para conocer el precio de FreeScan Trak.

Especificaciones Técnicas


FreeScan Trak

Precisión Hasta 0,030 mm
Precisión volumétrica 15 m³, 0,1 mm
Resolución 0,050 mm
Tasa de medición  480.000 mediciones / s
Rango de tamaño de pieza (recomendado)  0,2–6 m
Tipo de conexión Admite conexión inalámbrica y por cable
FreeTrak peso 7,2 kg
FreeTrak Dimensiones 1079 mm x 237 mm x 110 mm
Fuente de luz FreeTrak LED de infrarrojos
Clase FreeTrak láser N / A
Distancia FreeTrak Stand-off 3000 mm
FreeTrak-Profundidad de campo
2000 mm
Área de escaneo FreeTrak
3000 mm x 2500 mm
Estándar de conexión
IEEE802.11n / ac, IEEE802.3ab
Formatos de salida .Stl 、 .asc
Rango de temperatura de funcionamiento
5-40 ° C
Rango de humedad de funcionamiento (sin condensación)
10–90%
FreeScan Trak-Weight
1,2 kg (escáner) + 900 g (maestro de aire)
FreeScan Trak-Dimension
210 mm * 210 mm * 215 mm
FreeScan Trak-Light Souce
LED ROJO y 7 cruces láser + 1 línea extra
Clase FreeScan Trak-Láser
Clase II
Distancia de separación de la trayectoria del FreeScan
300 mm
FreeScan Trak-Profundidad de campo
250 mm
Área de escaneo FreeScan Trak
275 mm * 250 mm
