Análisis de Espesor en SolidWorks
Artículo SolidWorks
Optimización para Fabricación Aditiva
En el mundo del diseño industrial, especialmente cuando se trabaja con fabricación aditiva, la precisión y la anticipación de posibles problemas de diseño son cruciales para reducir costos y tiempos de producción. Una de las herramientas más valiosas que ofrece SolidWorks para este propósito es el análisis de espesor, una función esencial para identificar áreas problemáticas en las piezas que se están desarrollando, ya sea para procesos de fabricación aditiva o sustractiva.
¿Por qué es importante el análisis de espesor?
El análisis de espesor en SolidWorks es fundamental para garantizar que las piezas cumplan con los requisitos del proceso de fabricación. Cada método de impresión 3D tiene directrices específicas en cuanto al tamaño de la pieza y el grosor de las paredes. Estas directrices varían dependiendo del material utilizado y el tipo de impresora 3D, lo que hace aún más importante el uso de herramientas de análisis como la de espesor para prever cualquier inconveniente.
Identificación de Problemas en las Piezas
Las piezas diseñadas para fabricación aditiva deben considerar el grosor de las paredes de forma precisa. Las paredes demasiado delgadas pueden ser susceptibles a deformaciones, doblarse o incluso desmoronarse durante el proceso de impresión. Por otro lado, las paredes demasiado gruesas también pueden presentar problemas, ya que pueden no adherirse correctamente durante la impresión o generar desperdicio innecesario de material. El análisis de espesor de SolidWorks ayuda a identificar tanto las áreas de pared fina como gruesa, lo que permite hacer ajustes antes de que los problemas surjan durante la producción.
Cómo Funciona el Análisis de Espesor en SolidWorks
La herramienta de análisis de espesor en SolidWorks es fácil de usar y se adapta a las necesidades específicas del diseño. Los usuarios pueden ingresar parámetros relacionados con el grosor de las paredes y el tamaño de la pieza en función del proceso de fabricación 3D elegido. SolidWorks analizará automáticamente la geometría de la pieza, destacando las áreas problemáticas que no cumplen con los requisitos de espesor óptimos. Este análisis puede ser crucial para evitar costos adicionales en ajustes posteriores y mejorar la eficiencia del proceso de fabricación.

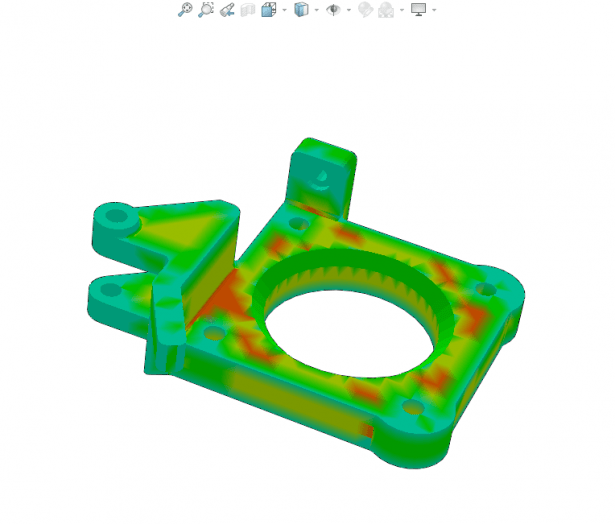

En la imagen que se muestra, se observa cómo SolidWorks detecta de forma automática las regiones donde las paredes son demasiado delgadas o demasiado gruesas. Estas áreas pueden no ser siempre obvias, especialmente cuando el diseño es complejo o involucra formas irregulares. El análisis de espesor permite una revisión detallada para corregir estos problemas antes de proceder con la fabricación.
Beneficios del Análisis de Espesor en Fabricación Aditiva
- Reducción de costos: Al identificar problemas de diseño desde el inicio, se pueden hacer ajustes antes de que la pieza sea impresa, lo que evita la necesidad de revisiones costosas o fallos en el producto final.
- Ahorro de tiempo: El análisis de espesor permite a los diseñadores enfocarse en las áreas críticas del diseño, optimizando el tiempo de desarrollo y evitando retrabajos durante la fabricación.
- Mejor calidad en las piezas: Al garantizar que las paredes sean lo suficientemente gruesas para soportar la fabricación aditiva sin comprometer la integridad de la pieza, se mejora la calidad y durabilidad del producto final.
En conclusión, el análisis de espesor en SolidWorks es una herramienta poderosa que facilita la adaptación del diseño para procesos de fabricación aditiva, asegurando piezas más resistentes, de mejor calidad y con una mayor eficiencia en la producción.
