SolidWorks Electrical 3D | Creación de Componentes

Cuando trabajamos en SolidWorks Electrical, y requerimos algún componente que no se encuentra la librería de Electrical Content Porta, y las existentes no sean suficientes para incluir todos los componentes que necesitamos en nuestros diseños eléctricos. Por ejemplo, si quisiéramos utilizar algún dispositivo especializado como un PLC Siemens S7-1200.

En muchas ocasiones, los modelos prediseñados no cubren todas las necesidades específicas de tu proyecto. Crear un componente 3D personalizado te permite asegurarte de que cada pieza de tu sistema eléctrico se ajusta perfectamente a tu diseño, optimizando tanto la precisión como la eficiencia en la fabricación.

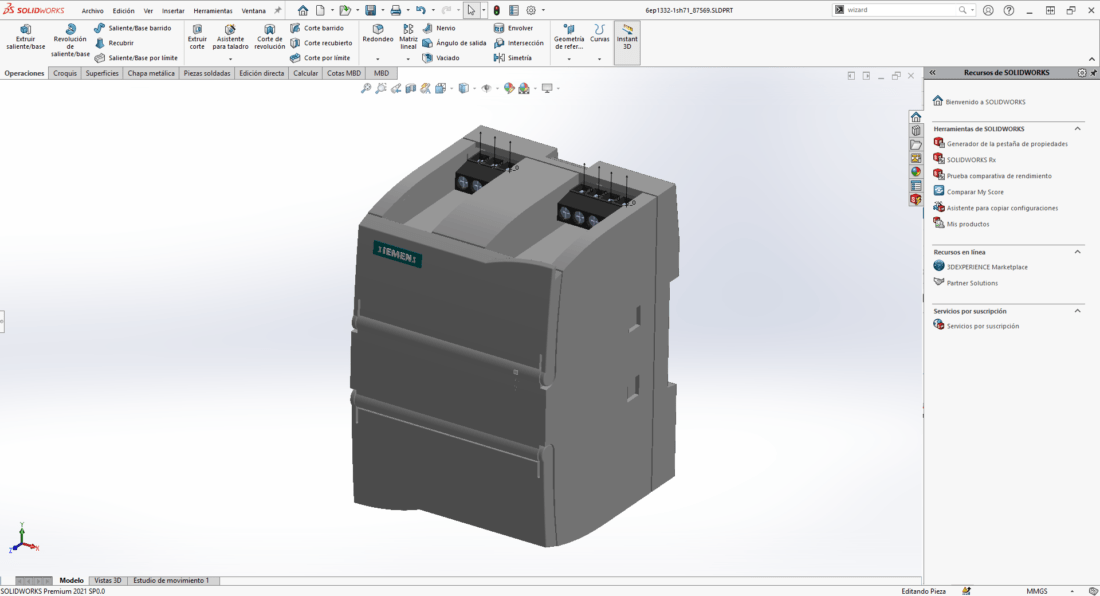

Ahora, veamos el proceso detallado para crear un componente 3D. Para ello, usaremos el modelo de una fuente de voltaje que integraremos en un gabinete de control para el PLC Siemens S7-1200.

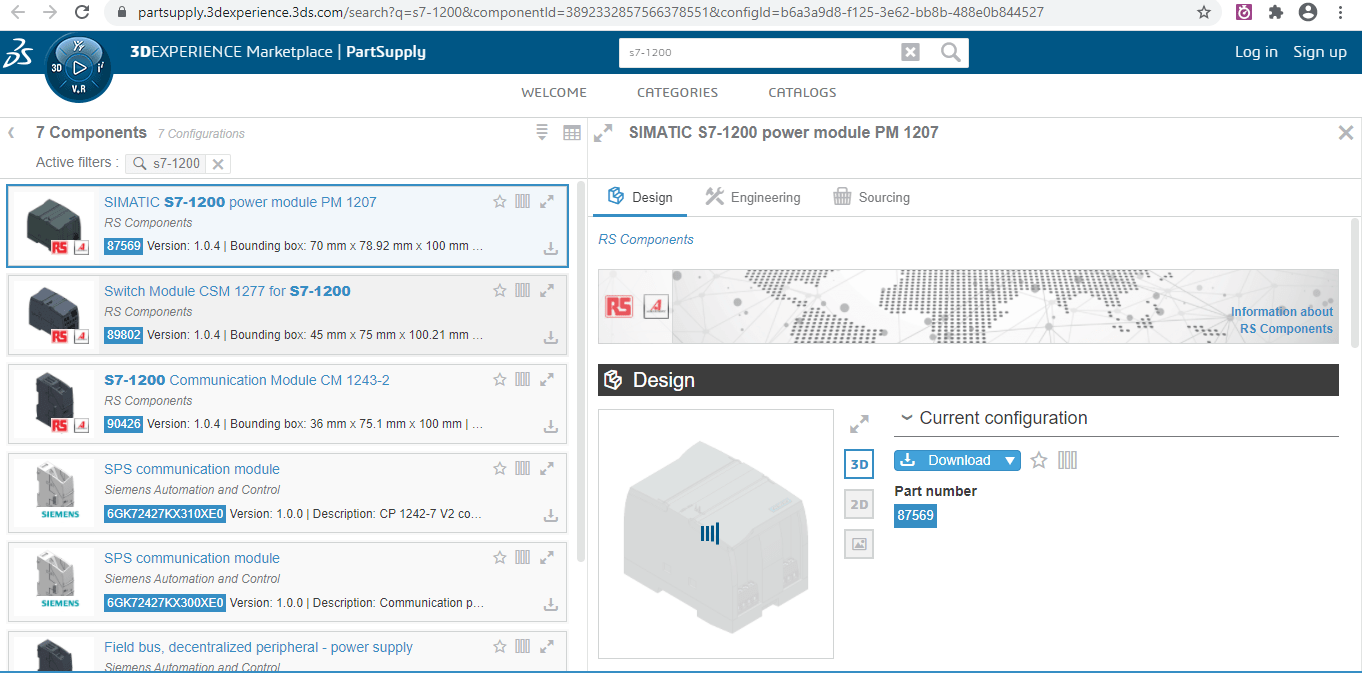

Paso 1: Descarga del Archivo 3D desde PartSupply

Primero, necesitarás un archivo 3D del componente que deseas definir. Puedes descargarlo desde la página de PartSupply en la plataforma 3D Experience, o bien obtenerlo de tu proveedor. En caso de que no exista un modelo disponible, también puedes modelar el componente 3D tú mismo dentro de SolidWorks.

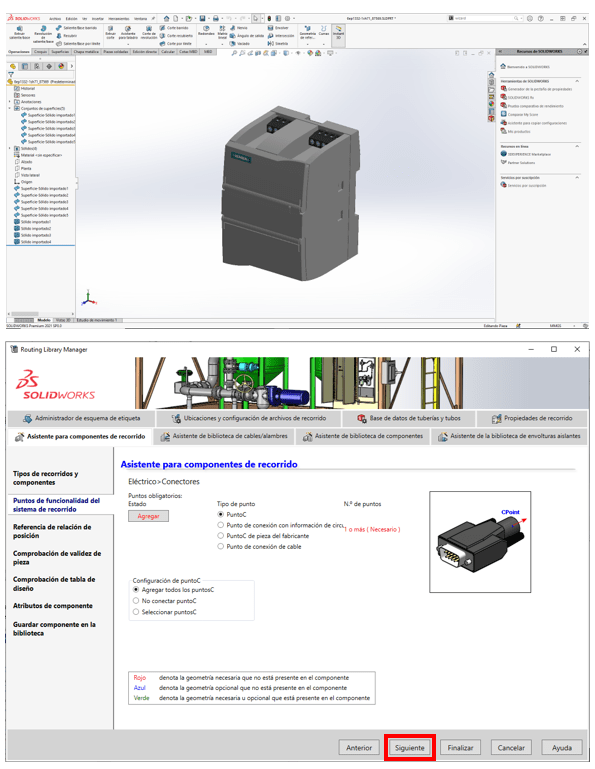

Paso 2: Apertura del Componente en SolidWorks

Una vez que tengas el archivo 3D, ábrelo en SolidWorks. Para trabajar con este archivo, asegúrate de tener activado el add-in de Routing. Luego, accede al asistente de componentes de SolidWorks Electrical Component Wizard.

1. Activa el complemento "Routing" en SolidWorks.
2. Abre el wizard desde la pestaña de SolidWorks Electrical.
3. Selecciona el archivo 3D y haz clic en “Siguiente”.

Esto te permitirá comenzar a definir el componente en su formato 3D.

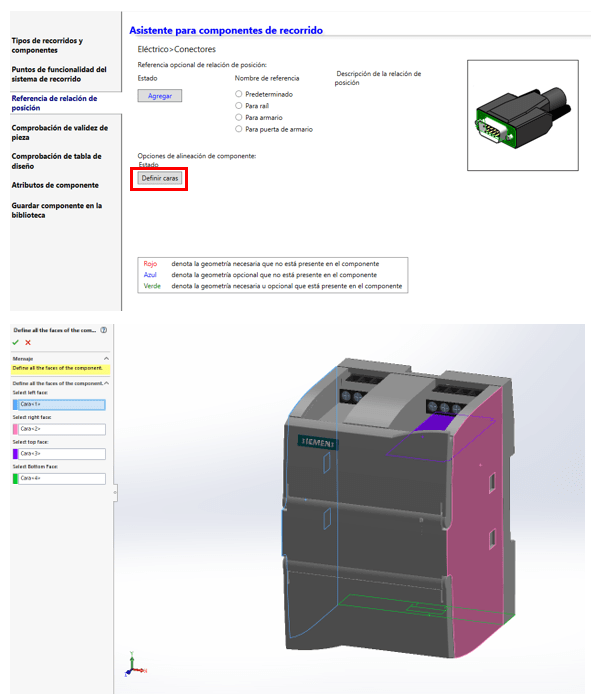

Paso 3: Definición de las Caras del Componente

El siguiente paso es definir las caras del componente. Al hacerlo, le otorgarás la inteligencia necesaria para que el componente interactúe correctamente con SolidWorks Electrical 3D.

1. Selecciona las caras que deseas asignar como puntos de referencia en el modelo.
2. Esto es importante porque estas caras determinarán cómo el componente se comportará en el diseño eléctrico, especialmente en la conexión con otros elementos.

Nota: Este proceso también es aplicable a los componentes que se usan con SolidWorks Routing Electrical.

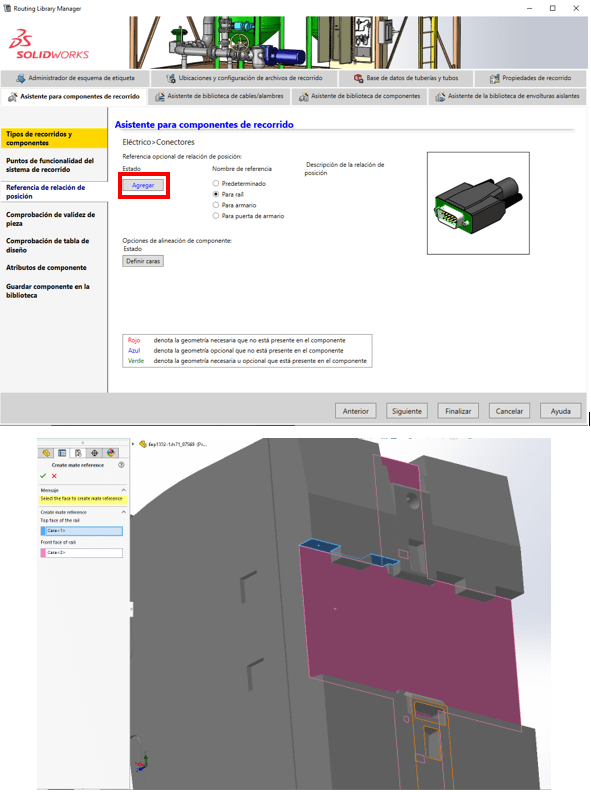

Paso 4: Selección de Referencia para Rail

Ahora es momento de seleccionar la referencia para el rail del gabinete en el que se instalará el componente.

1. Selecciona una cara del componente que sirva como base para el riel del gabinete.
2. Haz clic en “Agregar” para establecer las referencias que permitirán que el componente se posicione automáticamente sobre el riel del gabinete.

Esto simplificará la ubicación de los componentes en proyectos de grandes ensamblajes eléctricos.

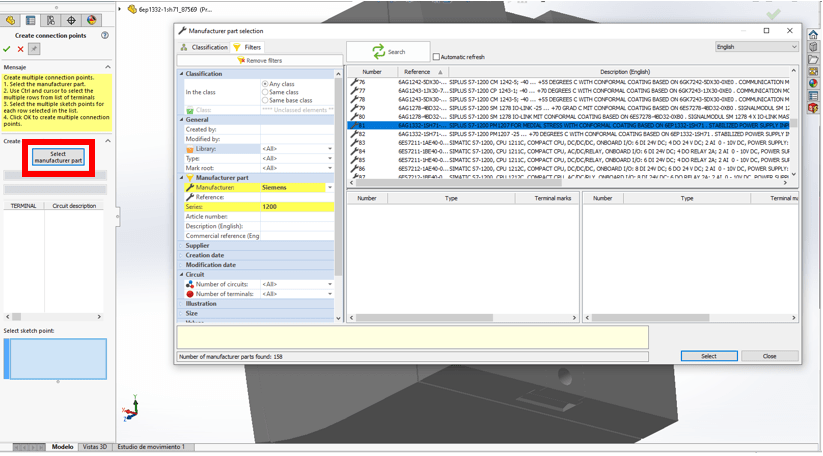

Paso 5: Asignación de Piezas del Fabricante

Luego, debes asignar las piezas de fabricante a tu componente.

1. En el asistente de componentes, selecciona "Punto C de pieza del fabricante".
2. Busca la parte de tu proveedor en la base de datos y asigna la pieza correspondiente a tu componente.

Nota: Si estás creando un componente para Routing Electrical, selecciona solamente la opción "Punto C".

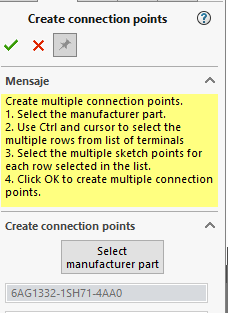

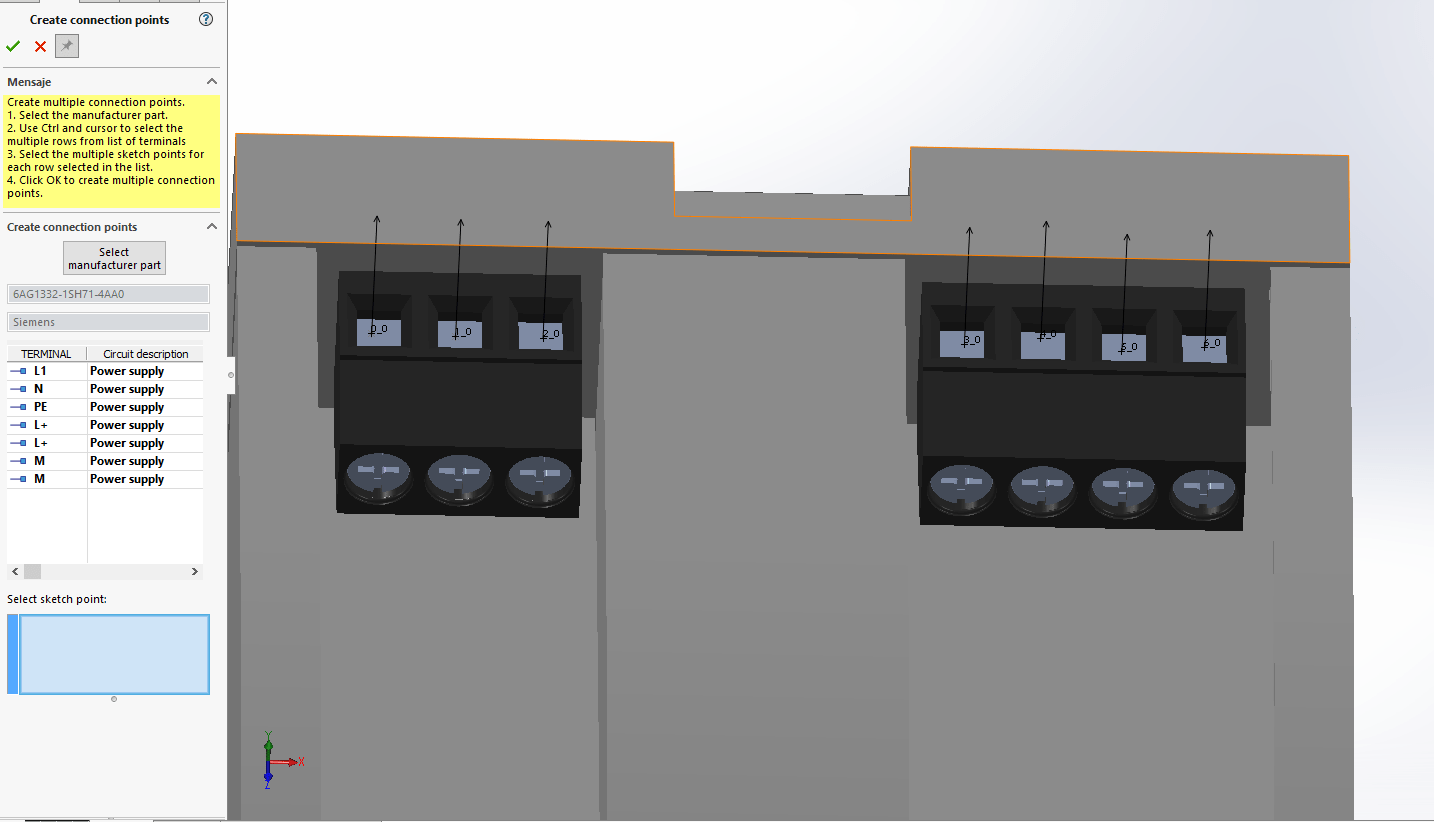

Paso 6: Inserción de los Puntos de Conexión

El paso siguiente es agregar los puntos de conexión eléctricos al componente. Esto es crucial para que las conexiones se realicen de forma automática al integrar el componente en tus proyectos.

1. Selecciona cada uno de los puntos necesarios en la lista de terminales.
2. Haz clic sobre las caras del componente donde deseas ubicar los puntos de conexión.
3. SolidWorks asociará automáticamente estos puntos con las terminales del diseño eléctrico.

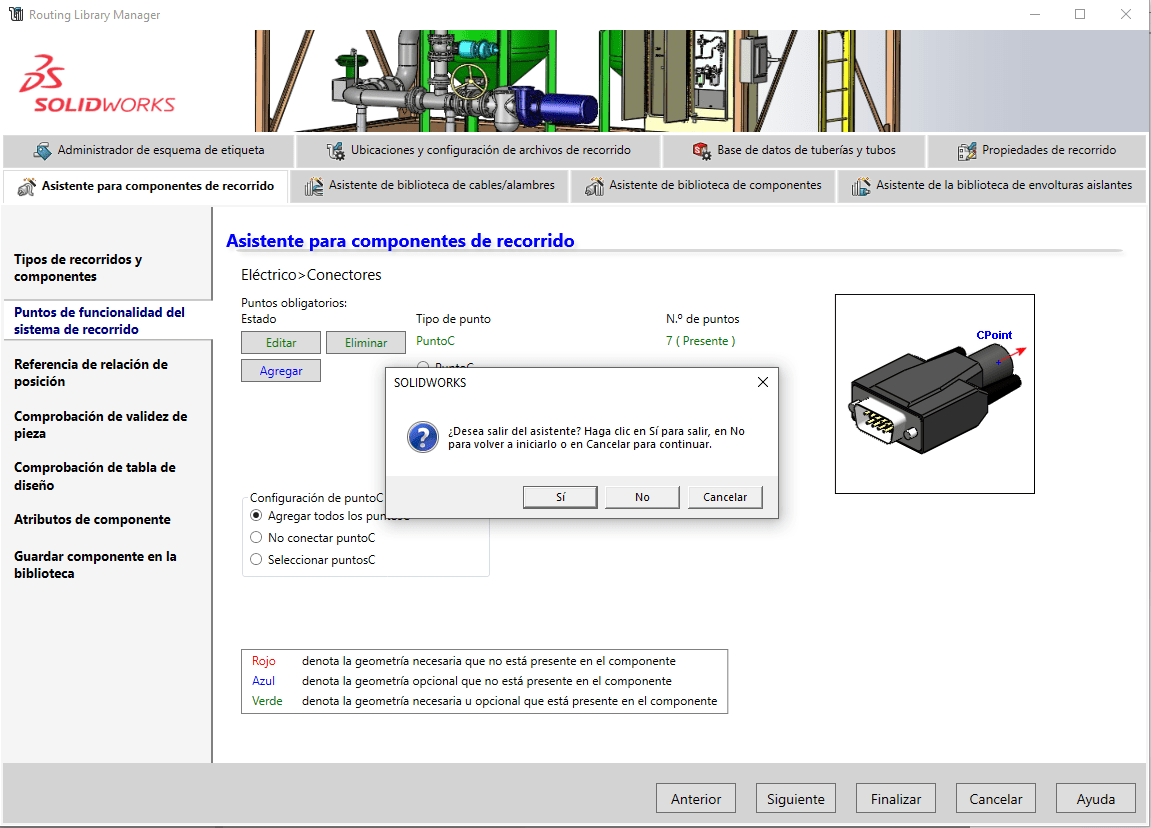

Paso 7: Guardado del Componente

Una vez que hayas insertado todos los puntos de conexión y asignado las propiedades necesarias:

1. Haz clic en “Cancelar” en el panel para cerrar el asistente.
2. En el asistente de componentes de SolidWorks Electrical, selecciona “Sí” para guardar los cambios realizados en tu componente.
3. Guarda tu archivo y tu componente 3D estará listo para ser utilizado en tus proyectos de SolidWorks Electrical.

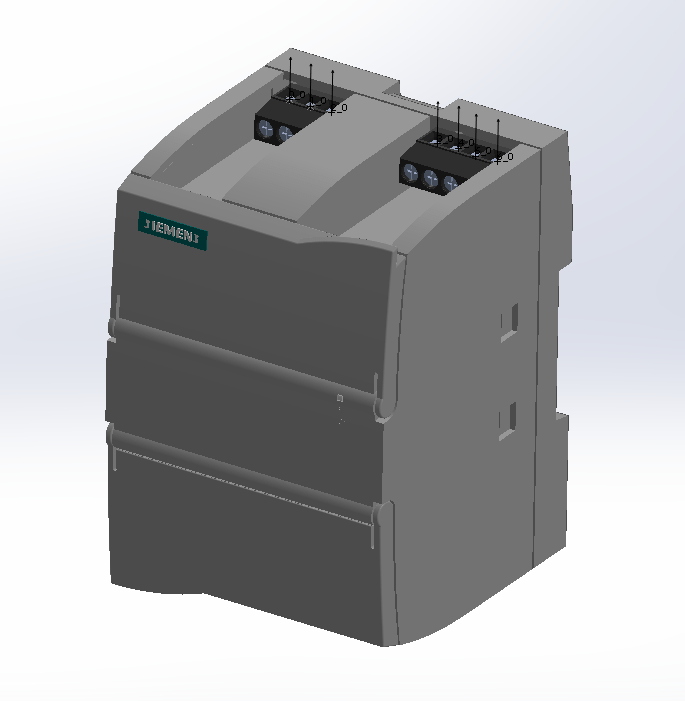

Paso 8: Finalización y Uso del Componente en Proyectos

Y listo con esto habrás definido con éxito un componente 3D personalizado para SolidWorks Electrical 3D.
