Creación de Vista de un Ángulo Extraño

¿Qué haces cuando necesitas un dibujo de una pieza con ángulo no tan claro?

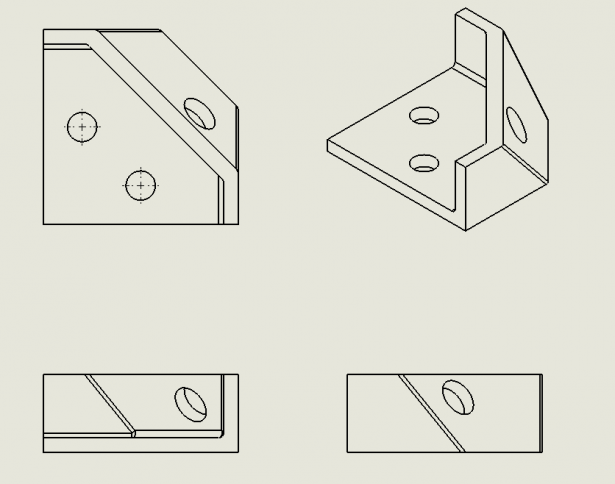

Tomaremos esta pieza para dar un ejemplo:

Como podemos ver, la vista que se necesita para la sección angulada sería difícil llegar a ser directamente perpendicular al agujero que pasa a través de ella para que pudiéramos dar una representación dimensional precisa. Incluso una vista proyectada será difícil utilizando una geometría existente. Afortunadamente, SOLIDWORKS puede crear esta vista con bastante facilidad. Comencemos con el archivo de pieza:

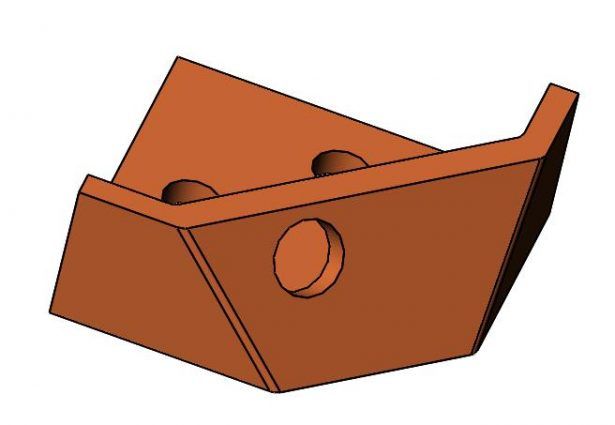

1. Abre el archivo de la Pieza:

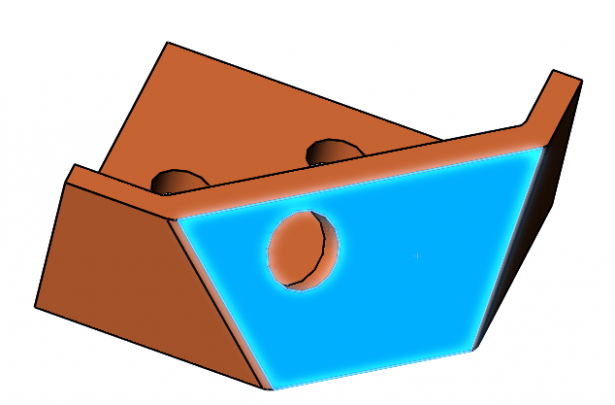

2. Selecciona la cara que tiene el agujero a través de él:

3. Con la tecla “Ctrl” presionada, selecciona la cara que tiene el borde superior para que se pueda crear la nueva vista horizontal. Esta selección controlará la orientación de la vista, como se muestra:

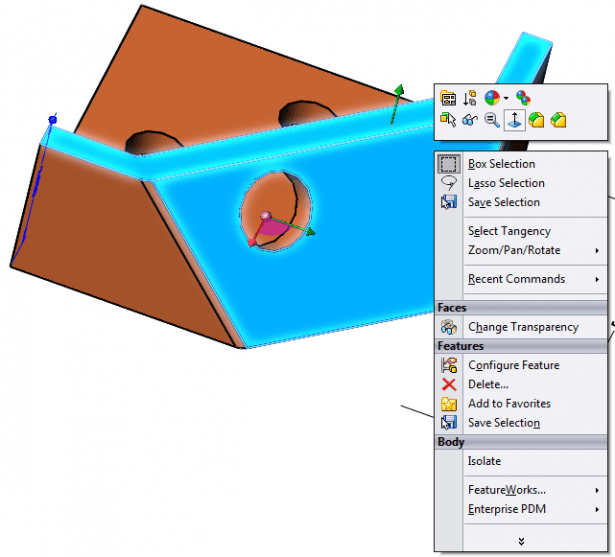

4. Una vez que se hayan seleccionado estas dos caras, haz clic derecho en el mouse junto a la flecha verde que sale del plano y seleccione el icono “Normal A”:

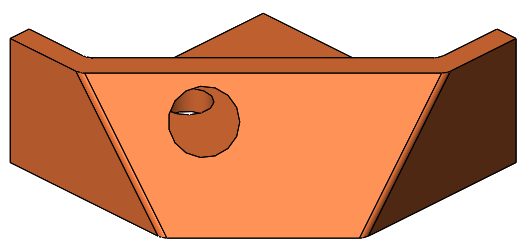

5. Esto hará que gire la pieza, para mirar directamente la cara con el agujero en ella.

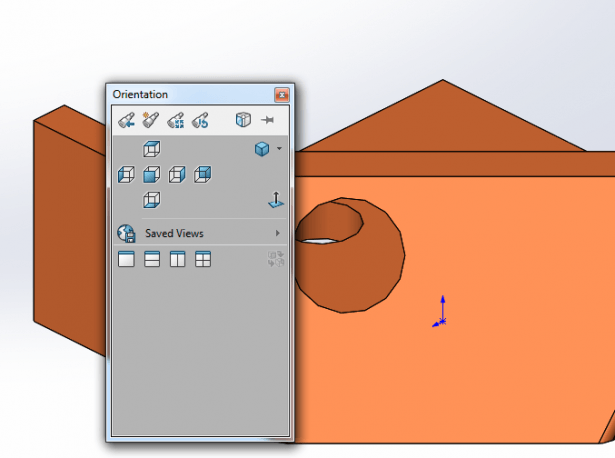

6. Puedes guardar la vista de la pieza, pulsa la barra de espacio para activar el comando vista:

7. Con este cuadro de diálogo activo, puedes seleccionar “guardar la vista actual” así podrás usarla como dibujo:

 8. Nombra la nueva vista:

9. Esta vista ahora aparecerá en “Vistas guardadas”

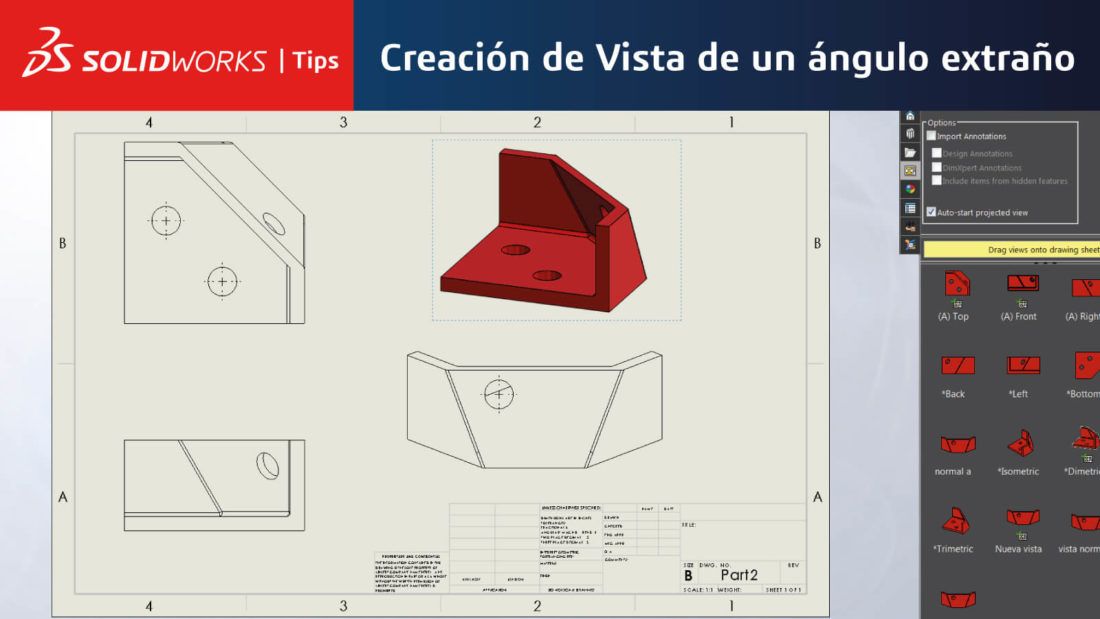

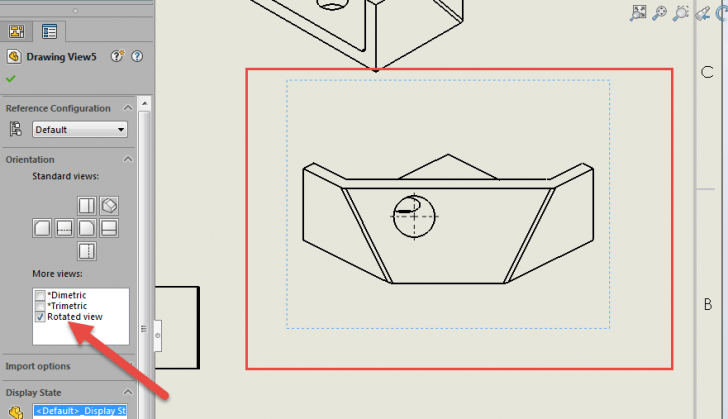

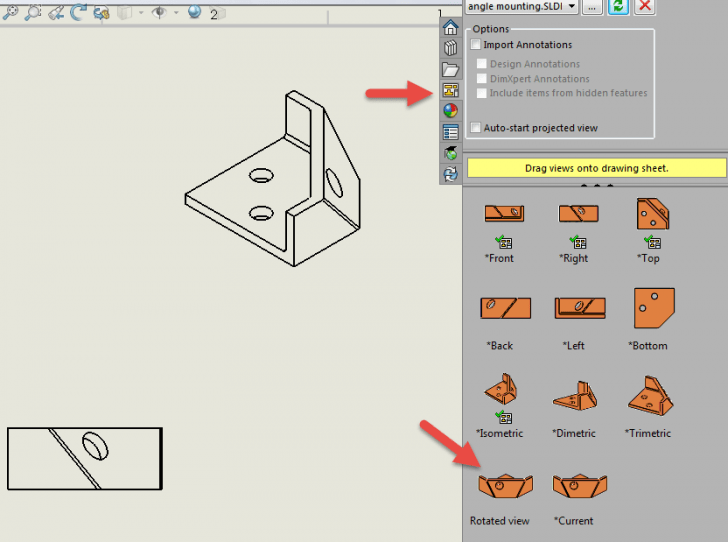

10. Ahora podrás utilizar esta vista en tu dibujo, para mostrar dimensiones exactas, esta vista la podrás arrastrar hacia tu dibujo y utilizar como cualquier otra vista.
