SolidWorks en la Fabricación Aditiva
Artículo SolidWorks

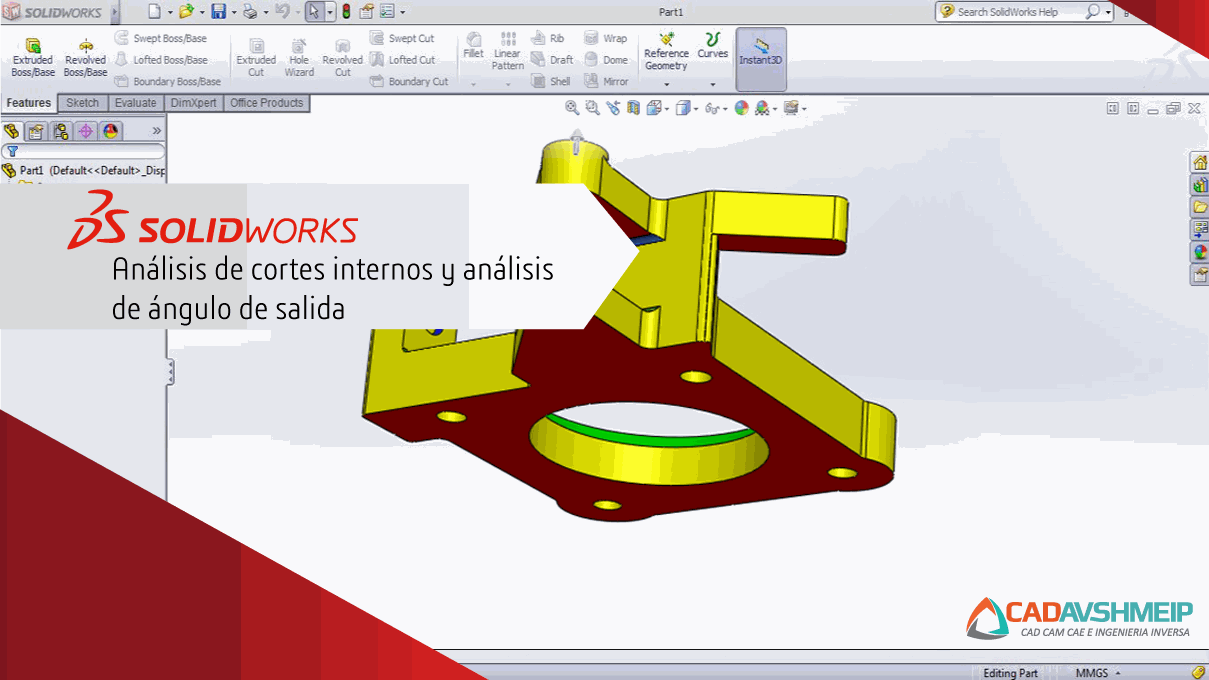

“Análisis de cortes internos y análisis de ángulo de salida”
¿Cómo SolidWorks optimiza tus diseños para fabricación aditiva y moldeo?
SolidWorks cuenta con funciones avanzadas que ayudan a identificar problemas de diseño o geometría en las primeras fases del proyecto. Esto permite reducir costos y ahorrar tiempo al abordar posibles complicaciones antes de avanzar en el proceso de manufactura.
Aunque estas herramientas se diseñaron inicialmente para aplicaciones de moldes, también son increíblemente útiles en procesos de fabricación aditiva.
Definición de dirección y ángulos críticos:
Los usuarios solo necesitan establecer:
- La dirección de extracción (o la dirección desde la cual se construirá la pieza).
- Un umbral de ángulo definido.
Una vez configurados estos parámetros, SolidWorks analiza automáticamente el diseño e identifica las áreas que requieren atención.
Cuando el software detecta cortes o caras con ángulos iguales o superiores a 45 grados, informa a los usuarios, ya que estas zonas suelen requerir soportes durante la impresión 3D.
Importancia de evitar soportes:
- Reducen la calidad superficial, ya que al retirarlos pueden dejar áreas rugosas.
- Pueden ser complicados de eliminar dependiendo del método de impresión utilizado.
Por ello, SolidWorks destaca estas condiciones dentro del diseño, permitiendo a los usuarios abordarlas directamente en el programa.

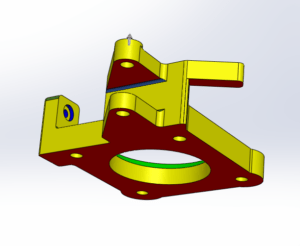

En la representación visual del diseño:
- Caras rojas y azules: Necesitan soportes.
- Caras amarillas y verdes: No requieren soportes.
Con el uso de esta herramienta, los usuarios de SolidWorks pueden detectar por adelantado áreas potencialmente problemáticas para un proceso de impresión en 3D; editar
directamente en el programa; y como resultado, mejora en gran medida el
rendimiento de impresión y los ciclos de interacción más
bajos debido a impresiones fallidas.
Beneficios de SolidWorks en la Fabricación Aditiva
El uso de estas herramientas en SolidWorks ofrece múltiples ventajas:
- Detección temprana: Identifica áreas potencialmente problemáticas antes de imprimir.
- Optimización en el software: Permite editar y corregir diseños directamente dentro de SolidWorks.
- Mejor rendimiento: Disminuye los ciclos de prueba y error debido a fallos en impresiones.
Estas características garantizan procesos más eficientes, reduciendo el tiempo y los costos asociados con iteraciones fallidas.
