“Creación y validación de contactos para estudios de simulación"

“Mi simulación falló por contactos”

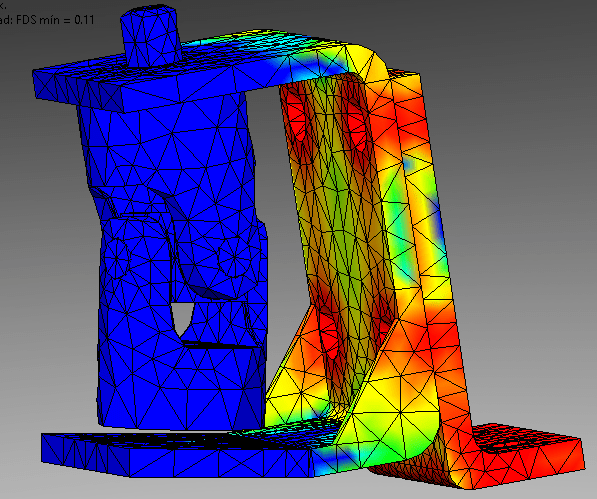

En ocasiones tenemos que realizar una simulación mecánica SolidWorks Simulation ya una vez creada presentamos un error con referencia de contacto. Estos suelen ser comunes en estudios de simulación de muchos componentes.

Al leer este blog aprenderá a crear contactos necesarios para estudios de simulación estándar de manera manual y de manera múltiple como a su vez del uso de herramientas de validación de dichos contactos en SolidWorks Simulation.

Manera manual o crear contacto paso por paso

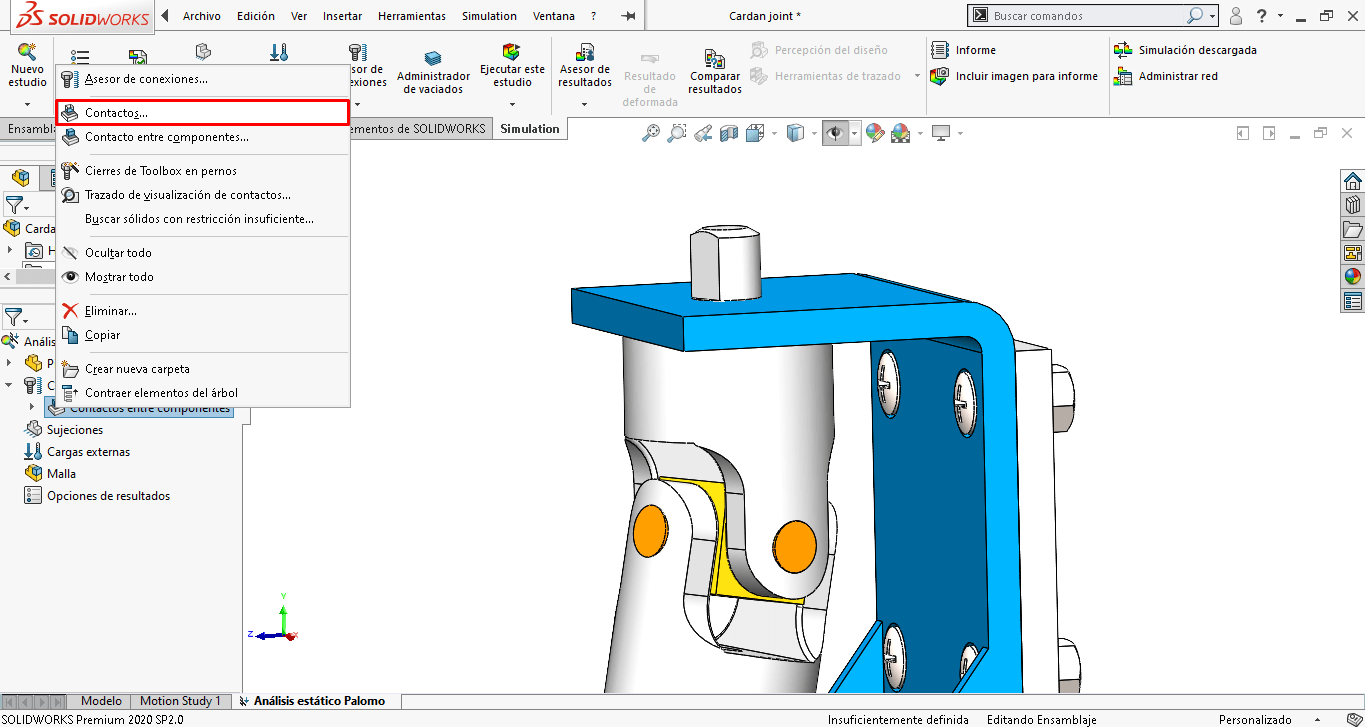

1.-Para creación de ellos podemos seleccionar contactos.

Y de ahí se nos desplegará un conjunto de herramientas como se muestra posteriormente.
SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación.png

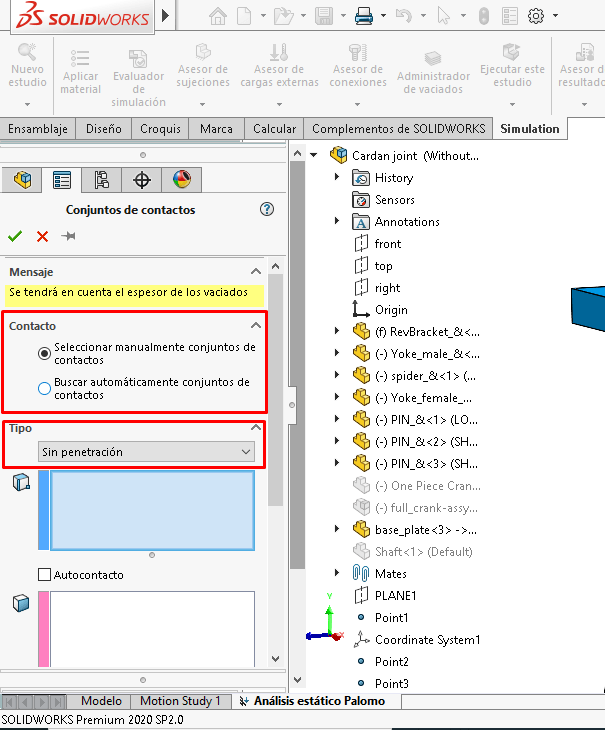

2-. En este apartado podemos crear contacto por contacto seleccionando la primera opción “Seleccionar manualmente conjuntos de contactos”

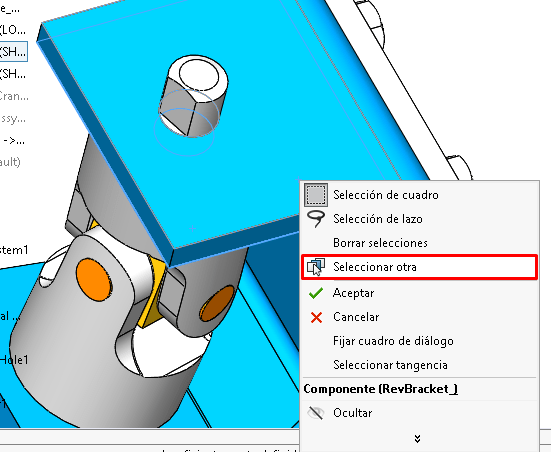

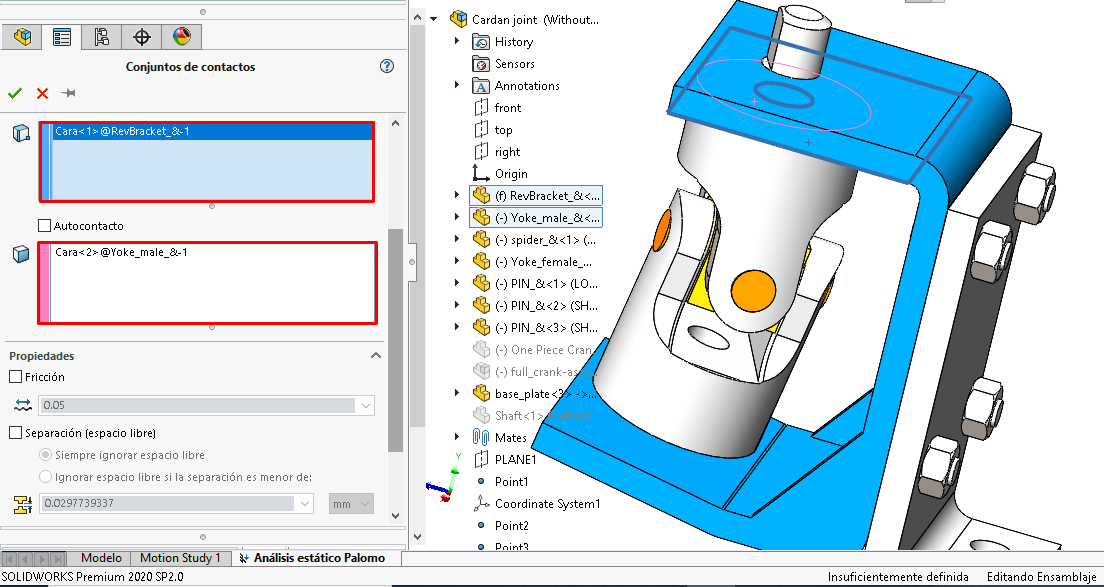

En estos dos apartados deberemos seleccionar las dos caras que entraran en contacto cabe mencionar del uso del clic derecho (Atajo) Seleccionar otra
SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación2.pngSolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación3.png

Cabe decir que dicha selección debe ser condicionada por dos caras que entren en contacto en dicho ensamble.

SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación4.png

Posteriormente se debe condicionar en el apartado de avanzadas el tipo de contacto será el que se creará.

De igual manera se puede crear múltiples contactos conjuntos de selección rápida seleccionando en su defecto el ensamble o subensamble

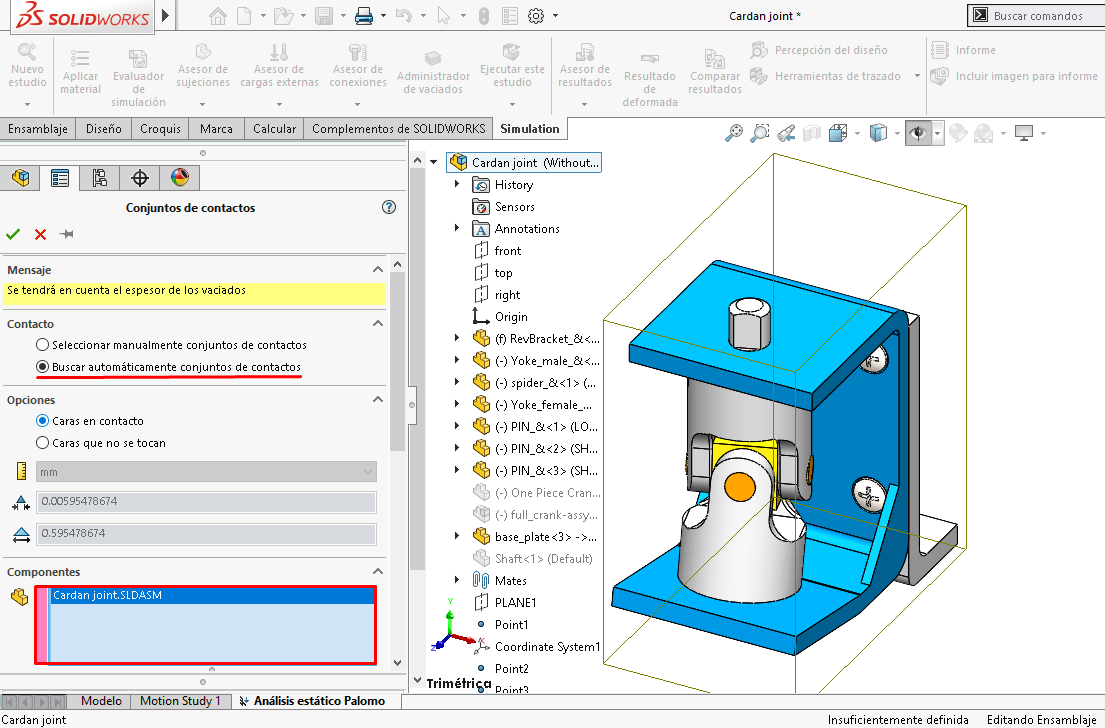

1.-Para poder hacerlo se crea un estudio de simulación posteriormente se selecciona el apartado de contactos y se selecciona en buscar automáticamente conjuntos de contactos.

2.- Seleccionar el ensamble o subensamble.
SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-6-1.png

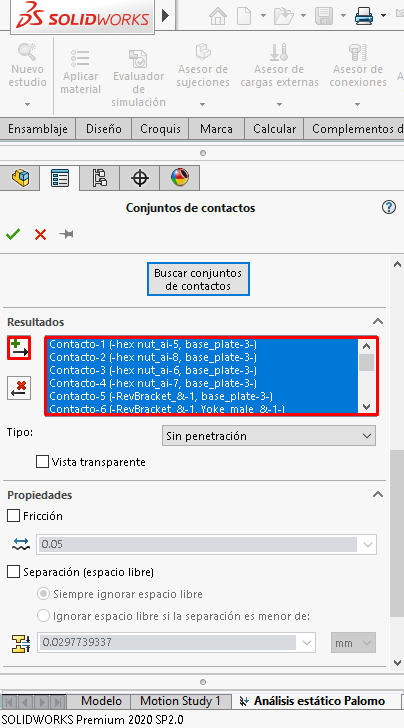

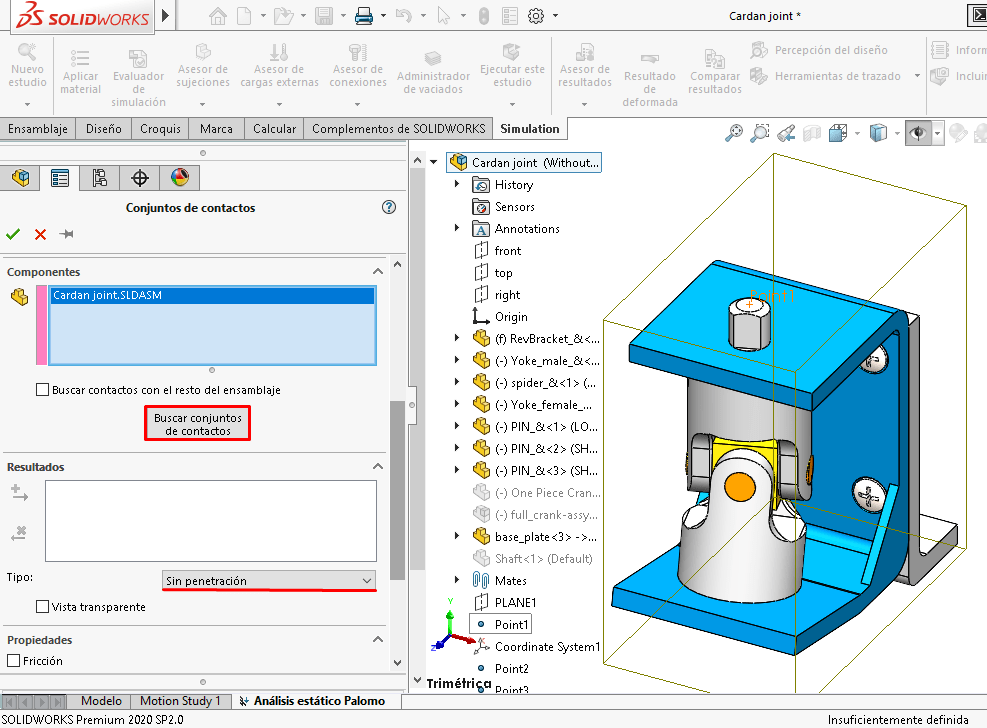

3.- Después de ello debemos seleccionar la opción de “Buscar conjunto de contactos”

Más abajo aparece el tipo de contacto que queramos definir (Dependerá del contacto que desea).

SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-7-1.pngSolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-8.png

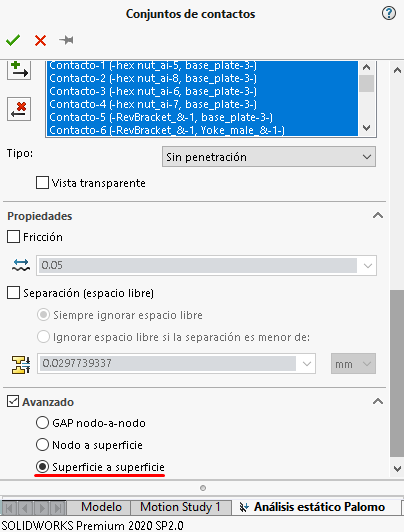

Posteriormente, desplegarán las opciones de avanzado.  Y condicionamos el tipo de contacto que deseamos crear. A continuación, se dejará referencia de cada tipo de contacto.
SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-9-1.png
SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10-1.pngSolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.1-1.png

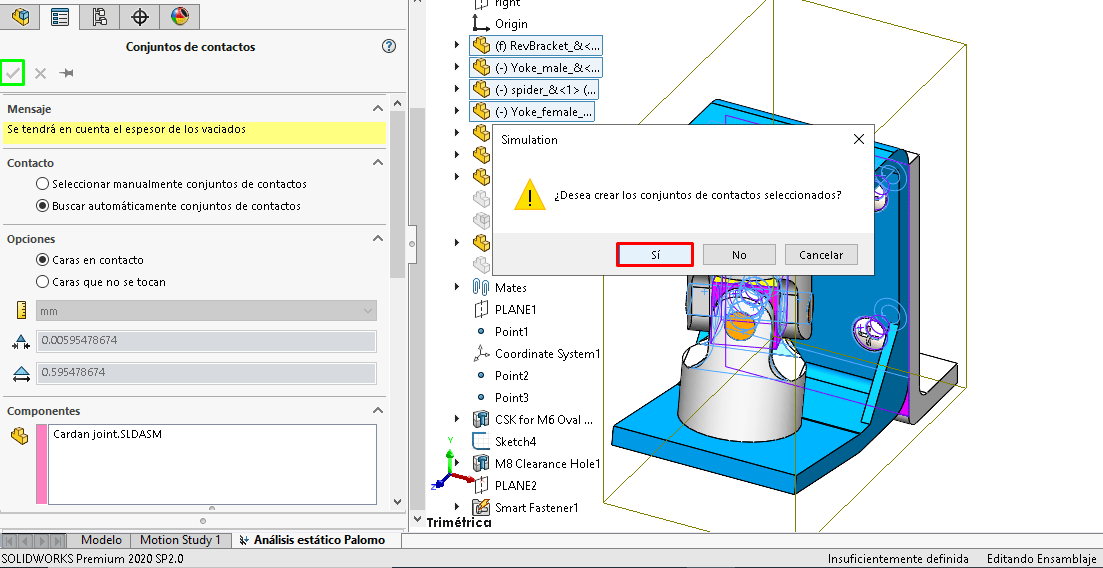

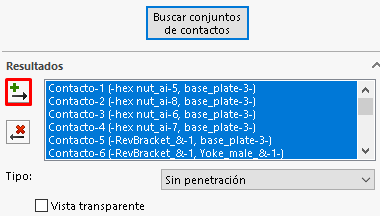

Después de ello debemos seleccionar en crear conjunto de contactos.  De ahí solo debemos dar en aceptar (Paloma verde)
SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.2-1.png

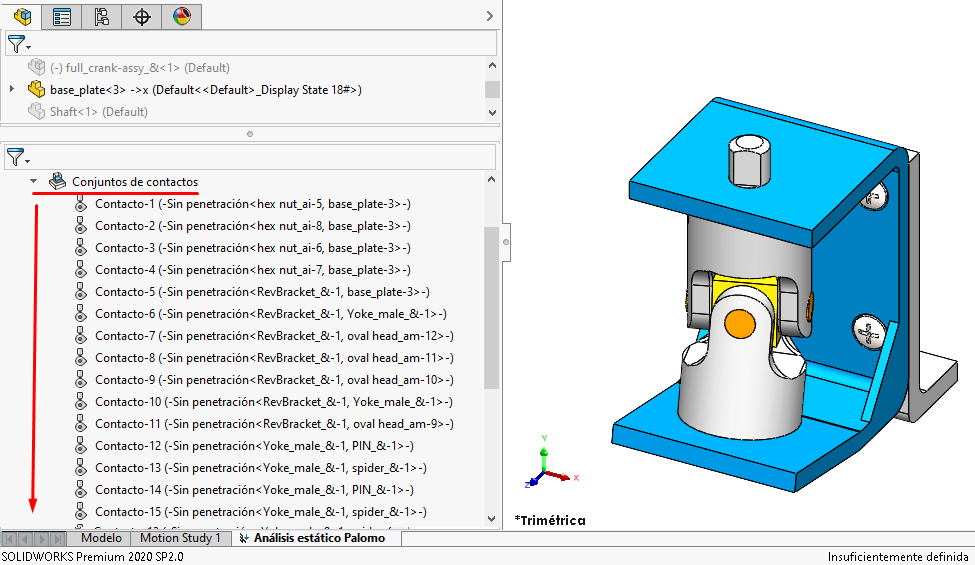

Después de ello se verán reflejados todos los contactos que se crearon de manera automáticamente.

SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.3-1.png

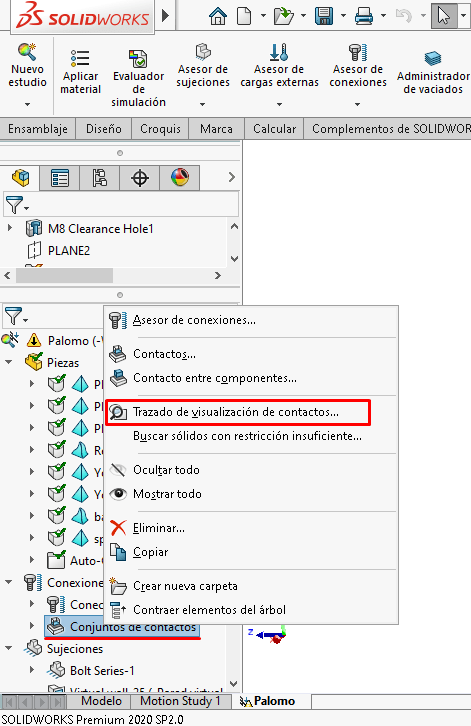

Validación de los contactos en el ensamblaje.

SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.4-1.pngSolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.5-1.png

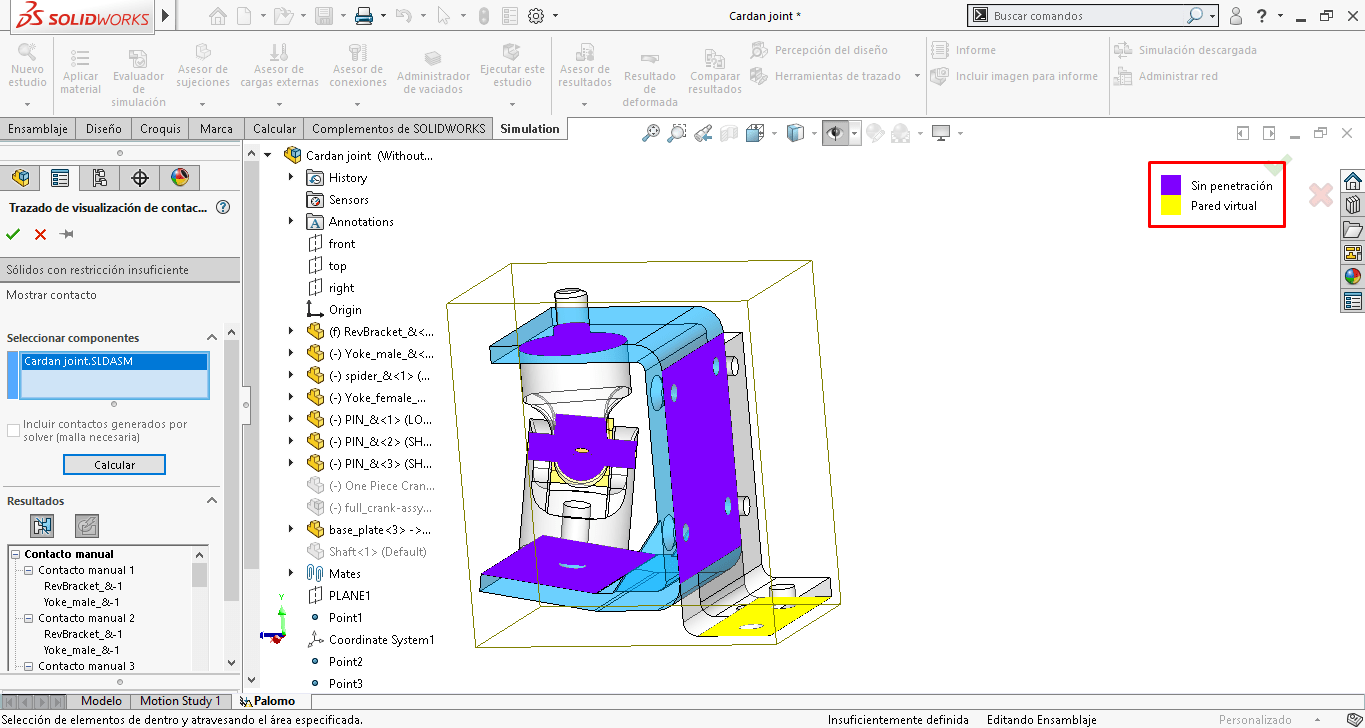

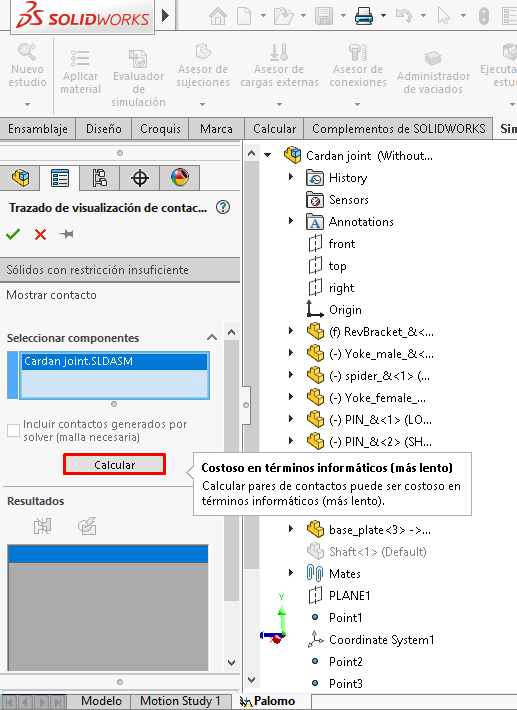

Después de seleccionar la opción de calcular nos desplegará una la herramienta de trazado de visualización de contacto. Como se muestra a continuación.

SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.6-1.png

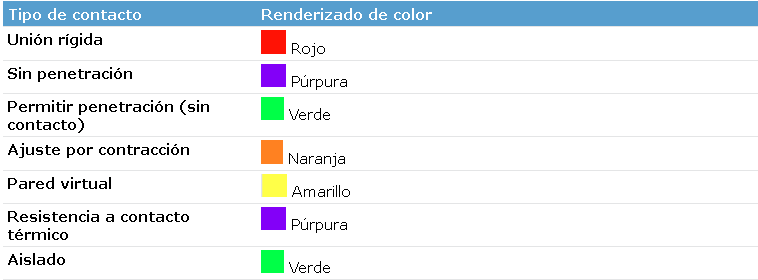

Y continuación una definición de cada uno por si en su defecto tenemos otro tipo de contacto.

SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.7-1.png

Con la opción de trazado podemos dar una doble validación de contactos.

Si presentas alguna duda sobre SolidWorks Simulation no dudes en Comunicarse con los ingenieros especialistas en el tema de su interés o duda.

SolidWorks-Simulation-Creación-y-validación-de-contactos-para-estudios-de-simulación-10.8-1.png
