Uso de las herramientas de adaptación de geometrías en SolidWorks Simulation.
SolidWorks Simulation
Artículo SolidWorks
Uso de las herramientas de adaptación de geometrías en SolidWorks Simulation.

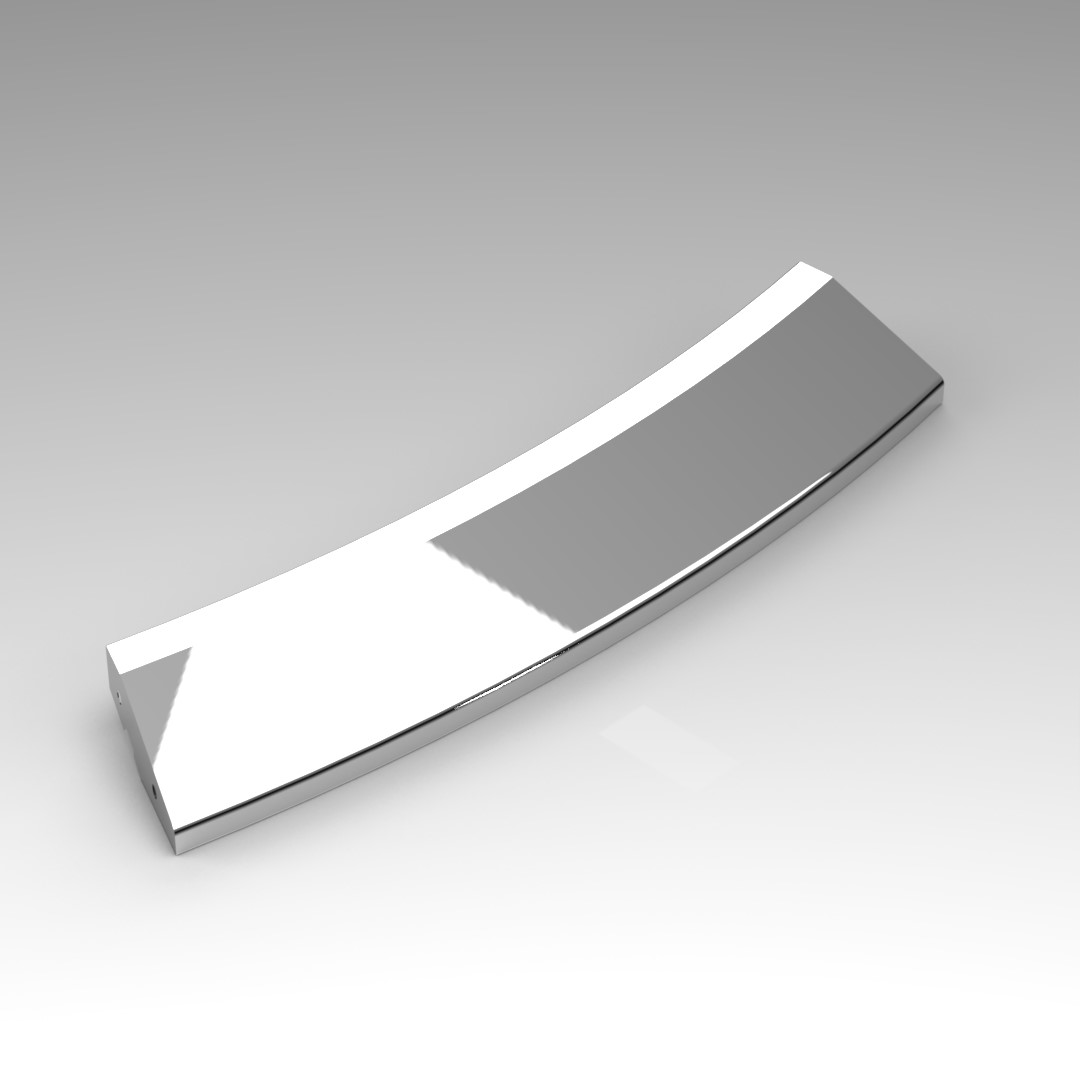

En muchos de los casos creamos geometrías complejas y posteriormente realizamos estudios de Simulación en SolidWorks. Pero en ocasiones queremos tratar la geometría del ensamble o pieza de manera estandarizada, lo cual nos arroja como error una leyenda que nos dice que el mallado ha fallado. Esto se debe comúnmente a que nos tenemos conocimiento o no hemos hecho uso de las herramientas de estructuración del tamaño y forma del FEA a lo largo de este artículo, mostraremos como trabajar con unos componentes de geométrica curvada.
Uso de la modificación de parámetros de tamaño y forma del FEA.
En este apartado veremos una herramienta que es muy necesaria y que muchas veces ignoramos o desconocemos, la importancia que esta juega en la resolución los Análisis de Elementos Finitos, esto se ve cuando se es principiante en el área de simulación con los módulos de SolidWorks.
Este es el condicionar el
mallado.
Cuando no llevamos un control

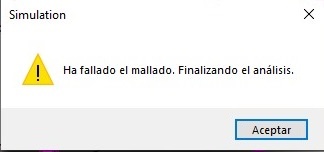

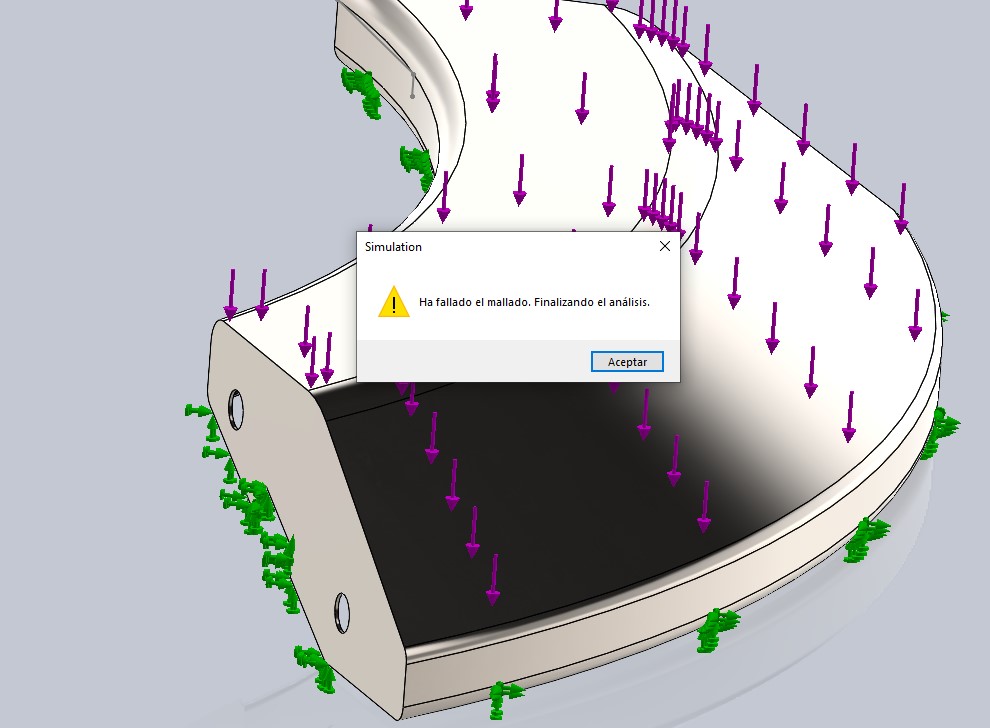

de la malla o no acabamos de comprender del todo la geometría del estudio. Nos aparece un mensaje de error como el
siguiente. Ha fallado el mallado. Finalizando el análisis.
Para ello deberemos seguir una serie de pasos muy sencilla.
1.er Paso

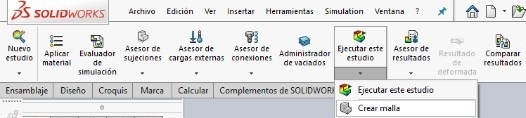

Ir a creación de malla y
damos clic en el apartado de opciones de.
Lo cual nos arrojará una ventana igual a la siguiente, esta pestaña nos permitirá condicionar modificar los valores de la creación de malla de una más avanzada y útil.
2.do paso.

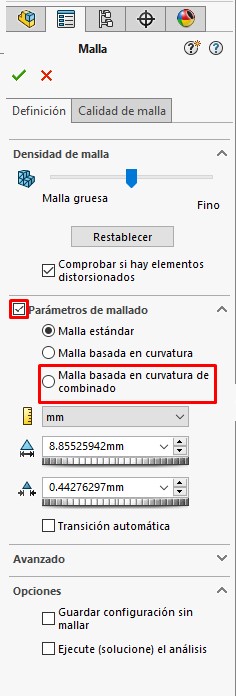

Para acceder a ella debemos seleccionar la opción de “Parámetros de mallado”
De ahí vamos a seleccionar la
opción que mejor se adapte a las características geométricas del modelo.

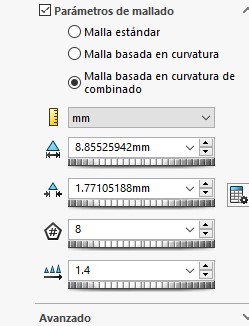

En este apartado para poder solucionar el mallado de nuestro elemento, vamos a seleccionar
Malla basada en curvatura de combinado. Y de ahí a configurar el tamaño de la malla.
Esto con el fin de
condicionar un mallado más fino y compatible con la geometría.

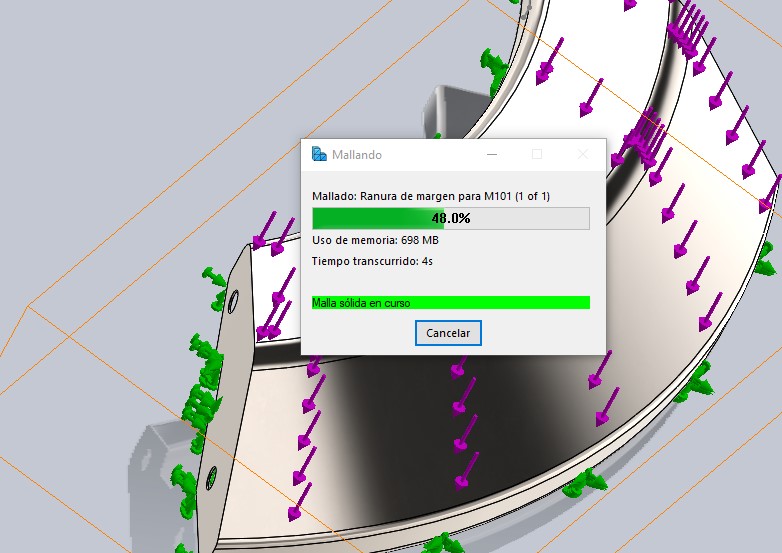

Después de ello como podemos
observar se solucionó la creación de malla de nuestro modelo.

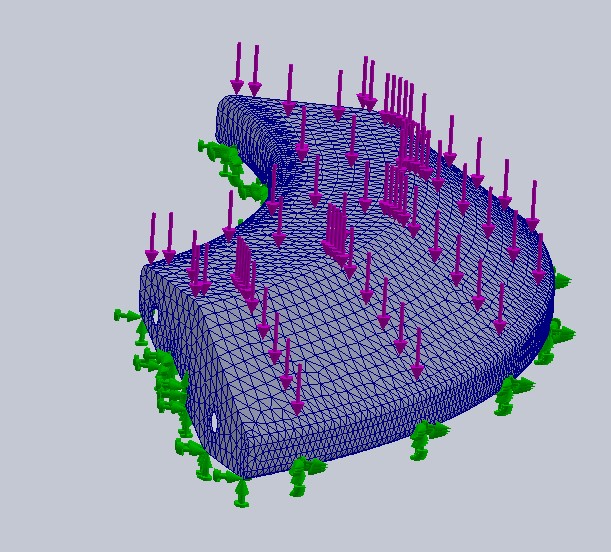

A continuación, la solución
que nos lanzó la creación de mallado.

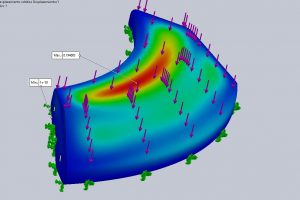

Problema resuelto y con
resultados.
