Escáner 3D Industrial Sistema 3D TrackScan P42
Seguimiento 3D inteligente sin agregar marcadores
Sistema 3D TrackScan-P42

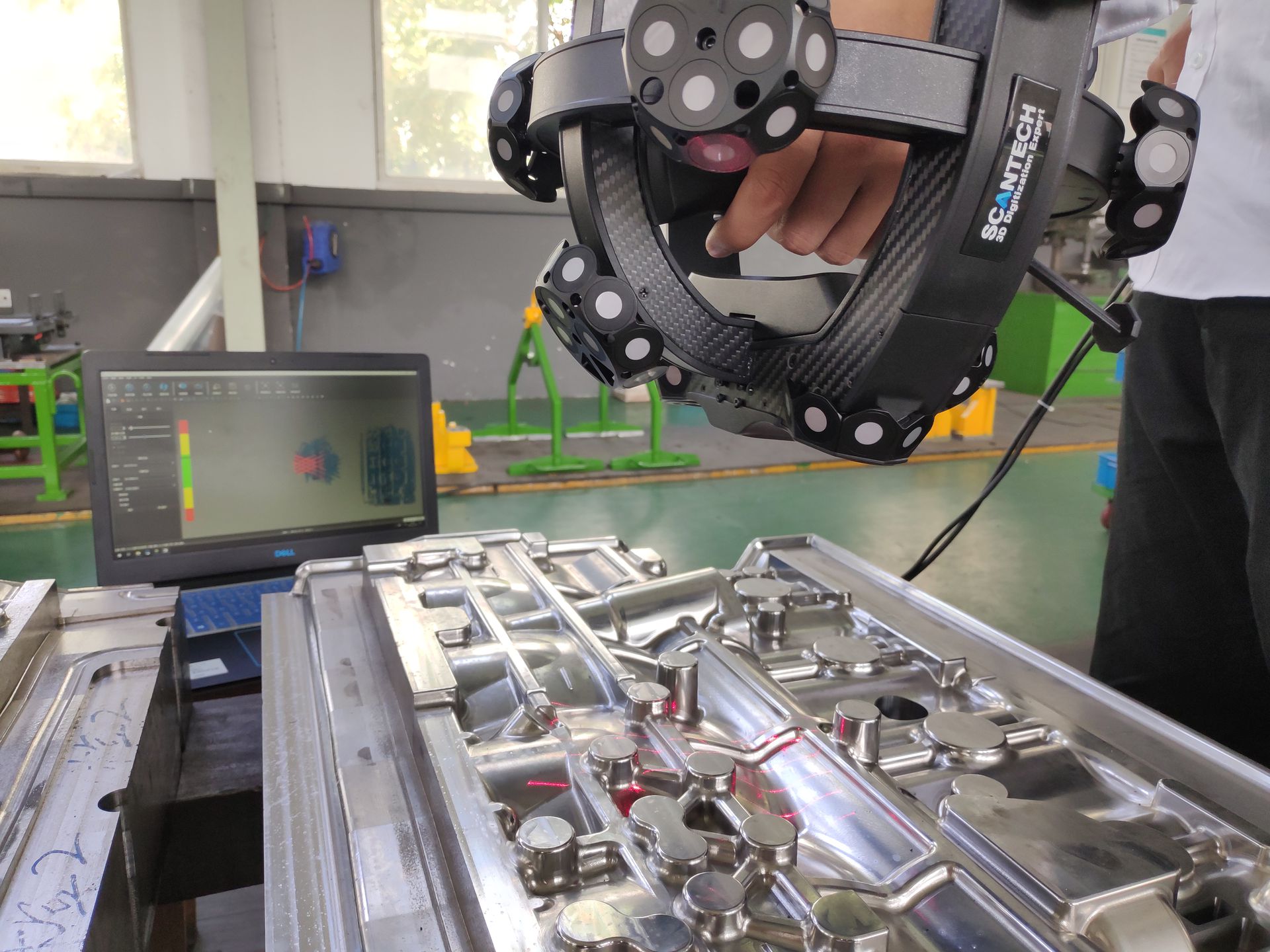

El sistema TrackScan-P42 adopta una tecnología de medición de seguimiento óptico inteligente y equipos ópticos de alta calidad. Realiza mediciones 3D dinámicas de ultra alta precisión sin marcadores.Este sistema de calidad se aplica ampliamente a control de calidad, desarrollo de productos, ingeniería inversa, etc.
Trackscan-P42 se adapta a diferentes situaciones de escaneo. El CMM T-Probe portátil inalámbrico ofrece una medición flexible y captura con precisión datos 3D de alta precisión de espacio, posiciones de orificios, ranuras y superficies complejas. Al trabajar con un brazo robótico, Trackscan-P42 también puede realizar una inspección 3D automatizada inteligente en línea.
Seguimiento inteligente sin marcadores

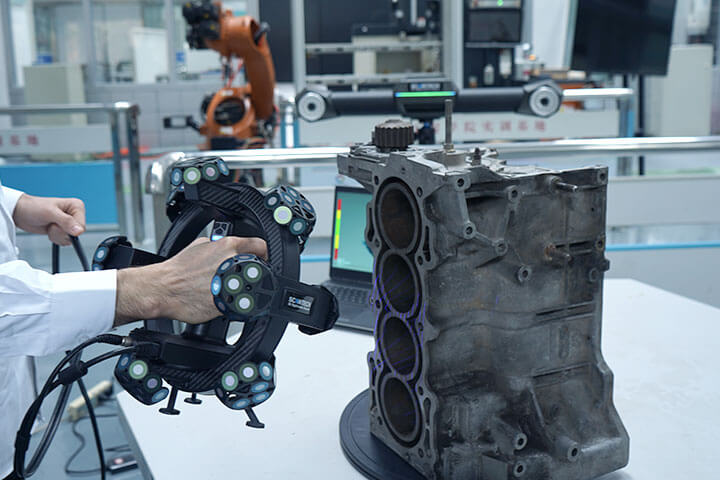

Con la medición de seguimiento óptico inteligente, el sistema Track P42 ofrece escaneo instantáneo sin marcadores (targets), lo que mejora en gran medida la eficiencia del trabajo y reduce los costos.
CMM portátil inalámbrico

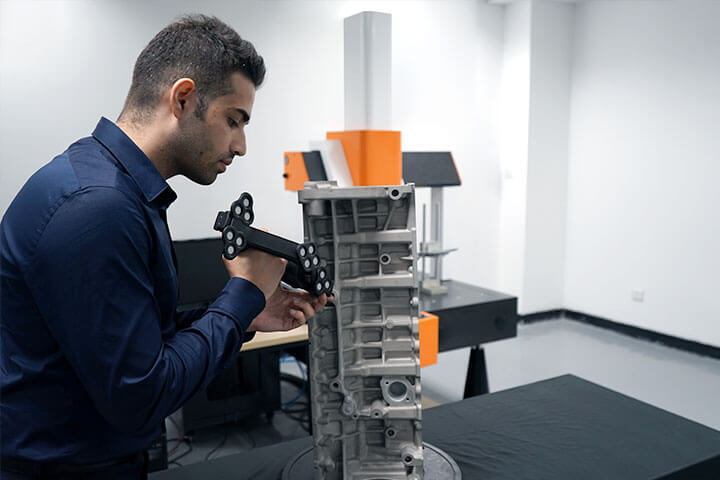

CMM T-probe portátil está diseñado para obtener datos 3D precisos de agujeros y puntos ocultos, con una alta repetibilidad de un punto de 0.030 mm.
Inigualable, Rápido y creador de detalles

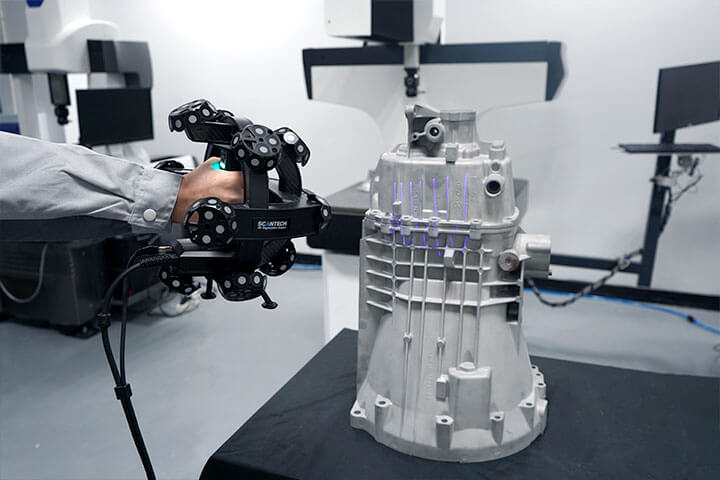

Con 17 líneas azules cruzadas permiten una velocidad de escaneo ultra rápido de 1,900,000 mediciones/s y una experiencia fluida de 7 líneas láser azules paralelas funcionan para la captura de detalles.
Referencia dinámica en vivo

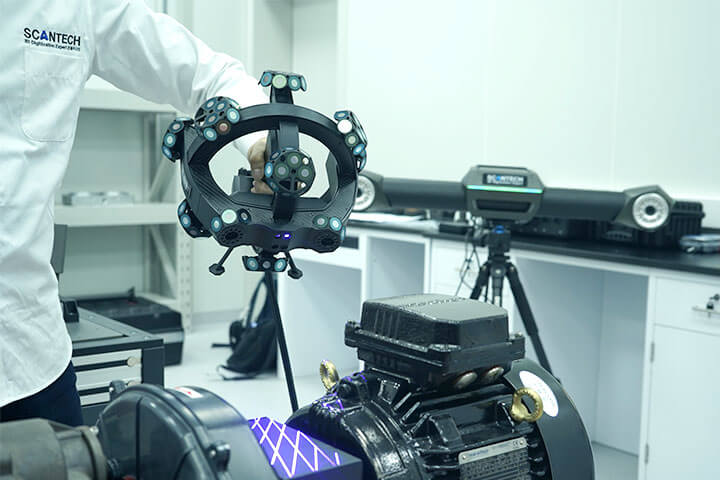

Beneficiándose de la función de referencia dinámica, TrackScan P30 funciona normalmente durante el campo de posición de la pieza o el movimiento del E-Track.
Alta capacidad Anti Transferencia

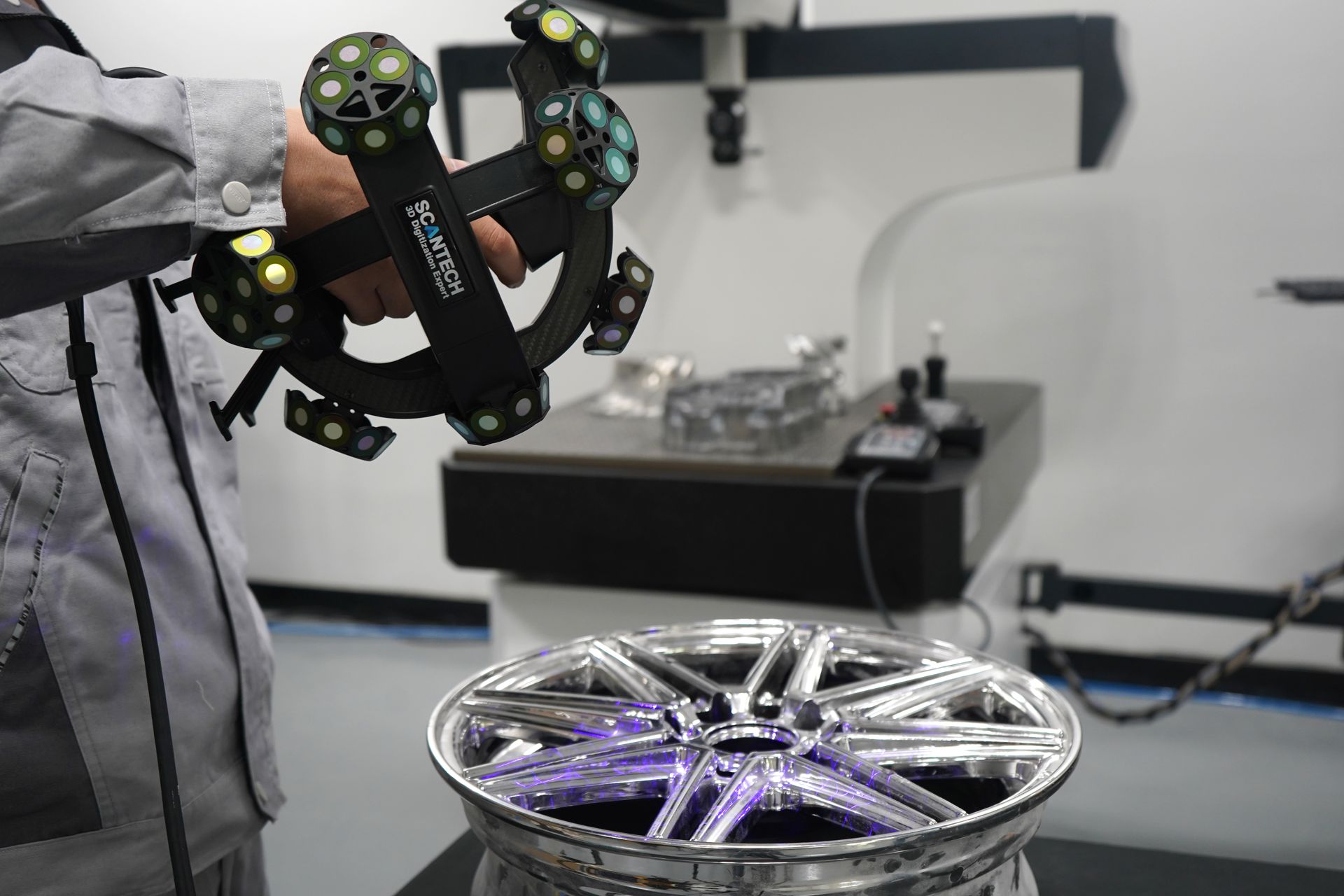

Captura fácilmente información 3D de superficies brillantes y obscuras; alta capacidad de anti transferencia del medio ambiente, vibraciones y variaciones térmicas.
Área de escaneo Amplia

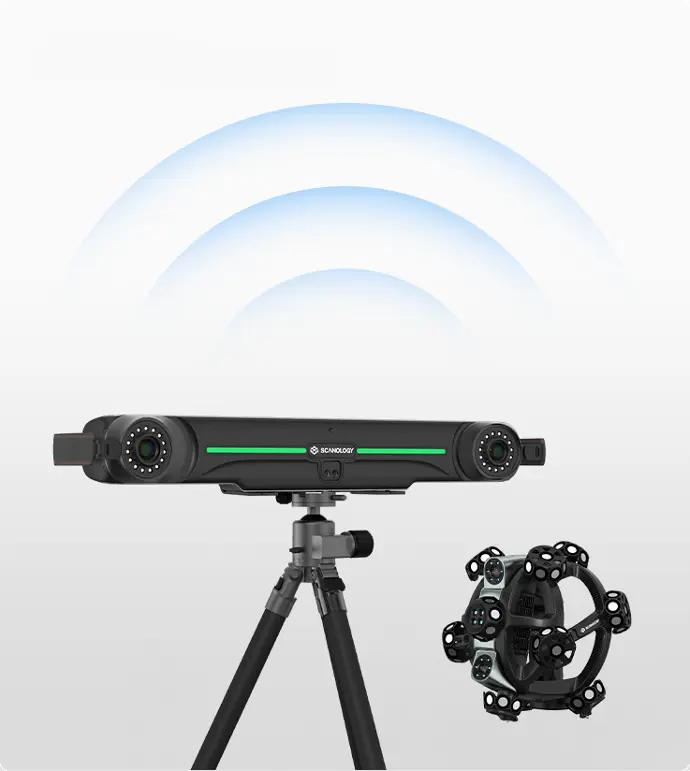

Los sensores de la cámara dual del E-TRACK alcanzan áreas de mediciones más amplias y realiza el seguimiento dinámico de las piezas.
Volumen de medición es extensibles
El rango de mediciones se extiende de manera dinámica mediante el ajuste de la posición del E-TRACK, mientras tanto se mantiene de precisión.
Posicionamiento Compuesto preciso
El TrackScan P42 admite distintos modos de seguimiento de cámara y seguimiento de marcadores. En el área ciega del E-Track, el escáner puede reconocer los marcadores para continuar trabajando.
Especificaciones Técnicas TrackScan P42
| Tipo | Trackscan P42 | |||
|
|
ultra rápido | 17 cruces láser azules | ||
| Modo de escaneo | hiperfino B | 7 líneas láser paralelas azul | ||
|
|
Agujeros profundos | 1 línea azul adicional | ||
| Líneas láser totales | 42 líneas azules | |||
| Precisión | 0.025 mm | |||
| Velocidad de escaneo | 1,900,000 mediciones/seg. | |||
| Área de escaneo | 1440 mm X 860 mm | |||
| Clase de láser | Clase II (seguro para los ojos) | |||
| Precisión Volumétrica | 9.1 m3 | 0.064 mm | ||
|
|
19.6 m3 | 0.078 mm | ||
| Precisión volumétrica (con MSCAN L15) | 0.044 mm + 0.015 mm/m | |||
| CMM T-probe portable | opcional | Soporte | ||
|
|
repetibilidad de un solo punto | 0.030 mm | ||
| Rango de tamaño de pieza | 200 + 6000 milimetros | |||
| Distancia de separación | 300 mm | |||
| Profundidad de campo | 320 mm | |||
| Formatos de salída | .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc o personalizadas |
|||
| Rango de temperatura de funcionamiento | -10°C - 40°C | |||
| Interfaz | USB 3.0 |
|||
| Patente | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1, EP3392831A4 | |||
