Sistema de Metrología Automatizada RobotScan

Escáner de Inspección 3D de alta precisión.

Solicita Cotización

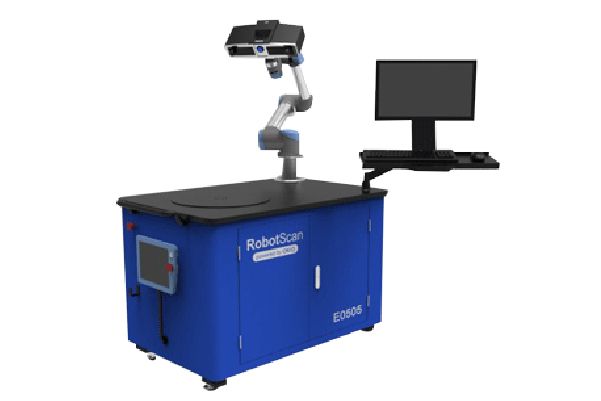

Shining RobotScan E0505


El sistema de inspección 3D automática del robot inteligente de SHINING3D, RobotScan E0505, integra la tecnología de escaneo 3D industrial de alta precisión con luz azul y con la tecnología de inspección inteligente única para completar todo el proceso de escaneo a través de "un clic", mejorando así en gran medida la eficiencia de la inspección.





 Características:

Aplicaciones principales

Realiza una inspección masiva de las piezas medidas:

  • Informe de salida para probar la calidad de las piezas.

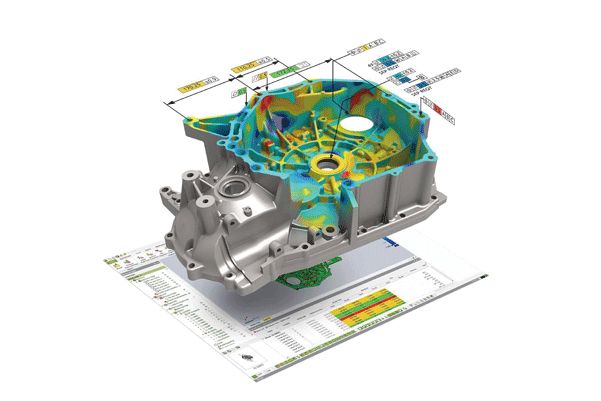

  • Muestra el error de toda el área o área designada, el error se puede importar al software de terceros, el robot proporciona la guía en tiempo real para el procesamiento de acabado de las piezas en línea.

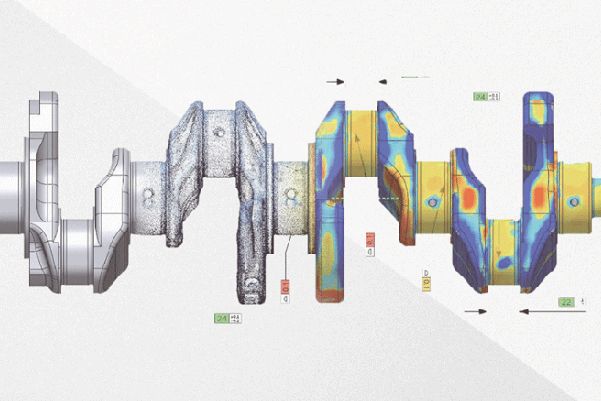

Optimscan 5m imagen de Aplicaciones Principales
Odoo • Texto e imagen

Inspección de tamaño completo

Obtén datos completos de la nube de puntos a través del escaneo 3D, haciendo posible la inspección en tamaño completo.

Inspección Automática masiva

Realiza inspección automatizada en serie una vez que la misma pieza de trabajo haya sido programada una vez.

Rápida velocidad de medición y amplia gama de aplicaciones

La velocidad de medición única puede alcanzar hasta 0,3 segundos, y puede escanear objetos oscuros y reflectivos sin polvo en aerosol.

Tecnología de luz Led Azul (Blue Light)

Adopta la tecnología de luz LED azul para escaneo 3D, que puede prevenir de manera efectiva el reflejo del metal a fin de mejorar la calidad del escaneo.

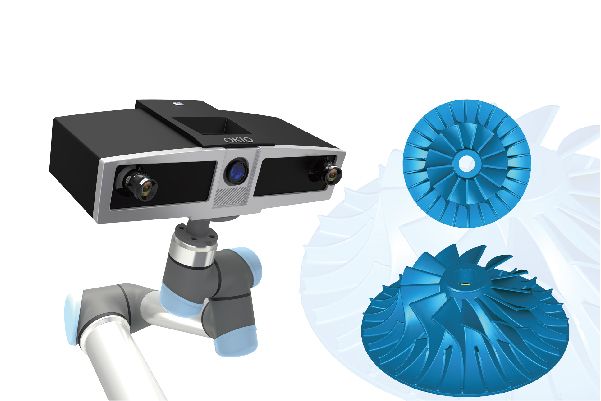

Optimscan 5m imagen de tecnología de luz led Azul

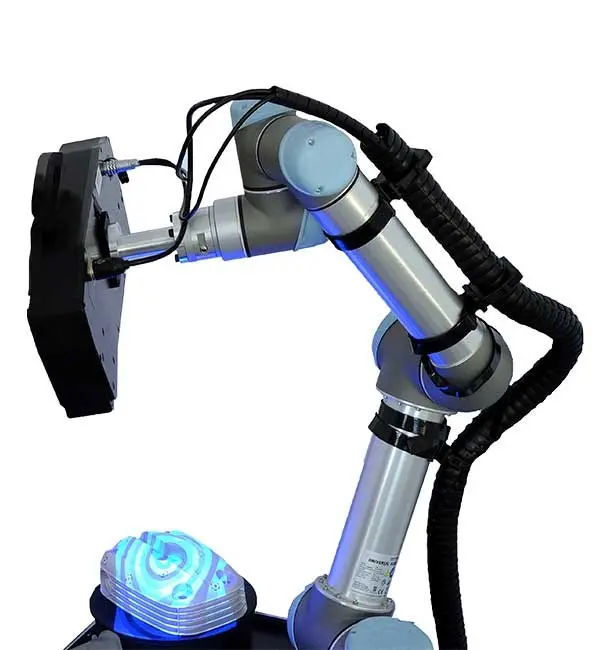

Optimscan 5m imagen de Alta seguridad

Alta seguridad

El sistema está equipado con el robot óptimo con una protección de seguridad extremadamente alta.

Alta adaptabilidad al medio ambiente

El sistema es compacto, ocupa un área pequeña.






¿Cómo puedo comprar RobotScan?

Déjanos tus datos para conocer el precio del RobotScan

Especificaciones Técnicas



RobotScan E0505

Sensor de escáner 3D
2 x 5 millones de píxeles
Escáner 3D: rango de escaneo único
320 * 240 m
Distancia del punto del escáner 3D
0,16 mm
Generador de rejilla de escáner 3D
Tecnología de luz azul (Blue Led Light)
Formato de datos de salida de escáner 3D
.asc,  .stl, .obj
Peso del escáner-escáner 3D
3,2 kg
Velocidad de escaneo del escáner 3D
≤ 1,5 s
Precisión de un solo disparo del escáner 3D
≤ 0,015 mm
Modo de escaneo de escáner 3D
Escaneo sin contacto
Dimensiones del escáner 3D
440 * 240 * 120 mm
Robot-Grados de libertad
6 articulaciones giratorias
Radio de trabajo del robot
850 mm
Movimiento del robot
+/- 360 °
Fuente de alimentación de robot
100-240 VCA 50-60 Hz
Peso del robot con cable
18,4 kg
Velocidad Robot-TCP
1 m / s
Repetibilidad de robot
+/- 0,01 mm
Carga del robot
5 kg
Velocidad máxima del robot
180 ° / s
Clasificación Robot-IP
IP54
Peso de la caja de control del robot
15kg
Programación de robots
Interfaz gráfica de usuario en pantalla táctil de 12 pulgadas con montaje
