TrackScan Sharp-S SCANOLOGY

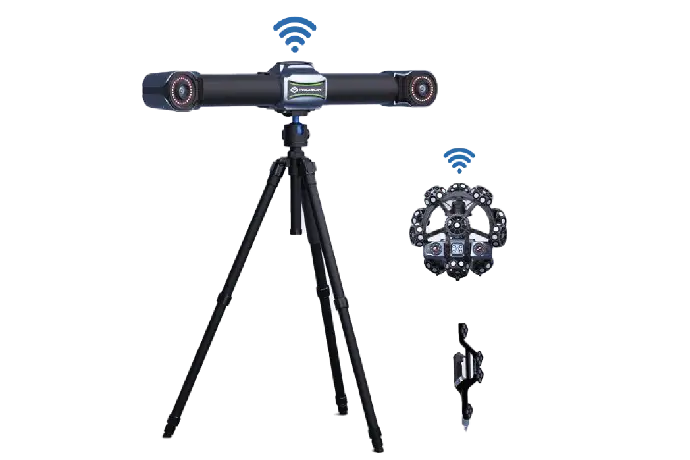

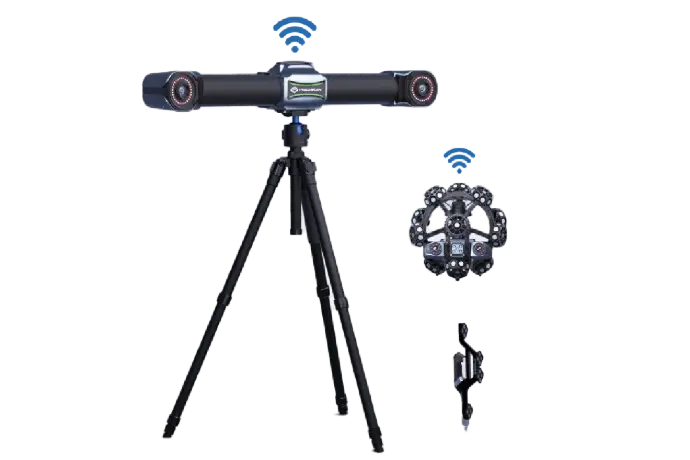

TrackScan Sharp-S Sistema óptico de escaneado 3D diseñado con cámaras industriales de 25 megapíxeles y robustos procesadores integrados para Edge Computing para medir piezas de gran tamaño a larga distancia y alta velocidad.

Solicite cotización

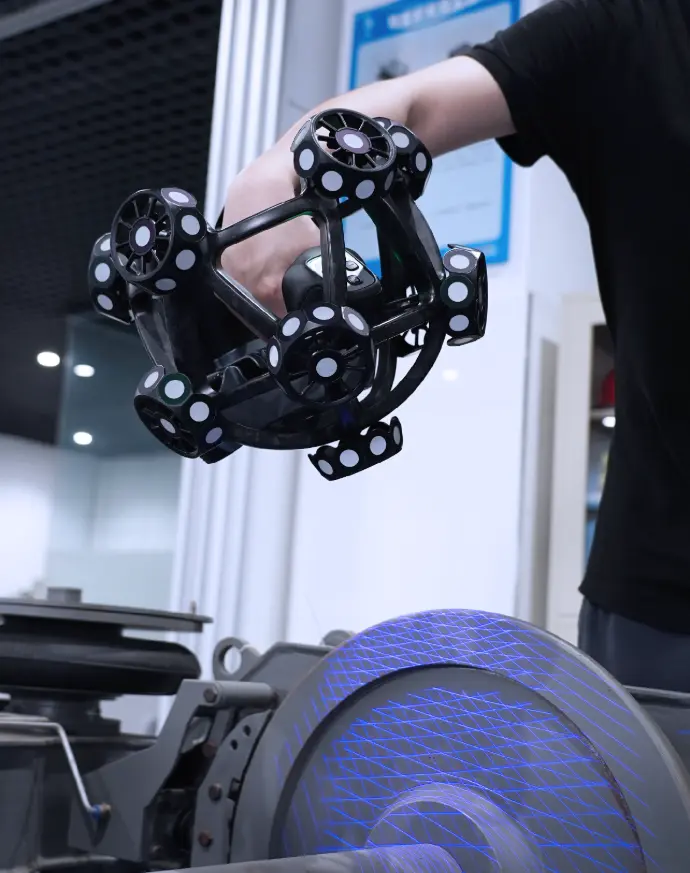

Escáner 3D inalámbrico a gran escala

El TrackScan Sharp-S destaca en mediciones precisas a grandes distancias con gran velocidad. Ofrece una distancia de seguimiento de hasta 8,5 metros y un alcance volumétrico de 135 m³. Combinando la libertad de movimiento inalámbrica con 99 líneas láser y una velocidad de medición de hasta 4,86 millones de mediciones por segundo, el TrackScan Sharp-S ofrece resultados precisos y fiables de forma eficaz.

trackscan-sharp-s-sistema-optico-3d-scantech

Edge
Computing

large-volume-tracking

135-m³

8.5-m Tracking

high-precision-3d-scanning-with-25-mp-camera Cámara 25-megapixeles

63-Blue-Laser-Lines

99 líneas láser azules


Estructura estable con tecnología CFFIM

6300000-measurements

4,860,000 puntos/s

Categoría	Tipo	TrackScan Sharp-S
Modo de escaneo	Escaneo ultrarrápido	81 líneas láser azules (Triple Cross Technology)
	Escaneo hiperfino	17 líneas láser paralelas azules
	Escaneo de agujeros profundos	1 línea láser azul adicional
Precisión⁽¹⁾		Hasta 0.025 mm
Velocidad de medición hasta		6,000,000 mediciones/s
Área de escaneo hasta		800 mm × 700 mm
Clase de láser		Class II (seguro para los ojos)
Resolución hasta		0.02 mm
Precisión volumétrica⁽²⁾	10.4 m³ (3.5 m)	0.048 mm
	35 m³ (5.2 m)	0.069 mm
	90 m³ (7.2 m)	0.128 mm
	135 m³ (8.5 m)	0.159 mm
Precisión volumétrica (con fotogrametría MSCAN)		0.044 mm + 0.012 mm/m
Distancia de seguridad		300 mm
Profundidad de campo		400 mm, 800 mm (gran profundidad de campo)
Formatos de salida		.stl, .obj, .igs, .asc, etc. (personalizable)
Rango de temperatura de funcionamiento		-10 ~ 40 °C
Humedad de funcionamiento (sin condensación)		10 ~ 90% RH
Modo de interfaz		USB 3.0, Network Interface
Certificaciones		CE, RoHS, WEEE, FCC
