TrackScan-P550

Sistema de medición óptica 3D

El nuevo escáner 3D TrackScan-P550 de Scantech, es un sistema de medición óptica 3D más avanzado de la serie TrackScan-P.
Ofrece varias innovaciones clave que incluyen escaneo 3D ultrarrápido, cámaras de alta resolución mejoradas y una función innovadora de detección de bordes. Al igual que las versiones anteriores, TrackScan-P550 es un escáner 3D de seguimiento sin uso de Targets que puede medir piezas con precisión sin la molestia de tener que fijar Targets de referencia.

Este sistema de medición 3D consiste en un escáner 3D portátil y un rastreador óptico (llamado E-Track). Se puede combinar con un módulo de luz auxiliar para inspeccionar círculos, ranuras y orificios mecanizados de piezas estampadas.

Usado en combinación con el CMM portátil (T-Probe), el TrackScan-P550 puede proporcionar mediciones de contacto precisas y entregar datos 3D de alta precisión para bordes, círculos y ranuras.


Seguimiento de gran volumen

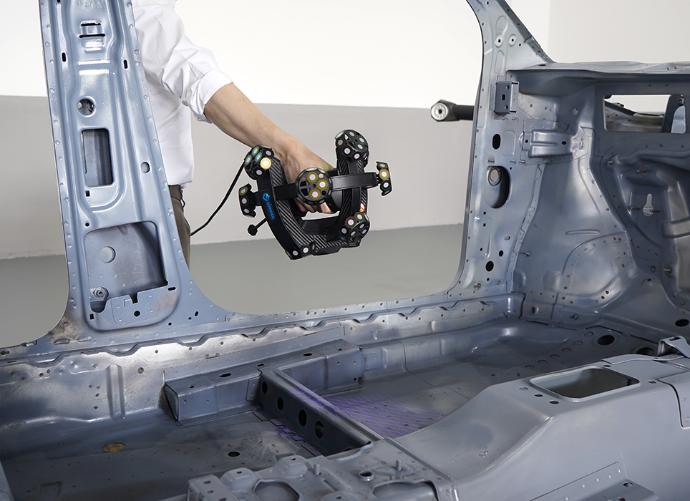

Con su sistema de doble cámara, el TrackScan-P550 está diseñado para capturar piezas y objetos a gran escala. Su rango de medición se puede ampliar dinámicamente agregando más E-Tracks sin comprometer la precisión.

Captura 3D sin marcadores

El seguimiento óptico del sistema TrackScan-P550 3D permite a los usuarios comenzar a escanear instantáneamente sin tener que pegar objetivos en el objeto que desean capturar, lo que mejora significativamente la eficiencia de las operaciones.

Durable y confiable

TrackScan-P550 cuenta con un diseño resistente y duradero y está fabricado con materiales de grado aeroespacial. Incluye una útil función anti interferencias para operar sin problemas independientemente de las vibraciones o variaciones térmicas en el entorno (perfecto para usar en entornos industriales o en el taller

Detección de bordes

TrackScan-P550 cuenta con una innovadora función de detección instantánea de bordes. Los usuarios pueden inspeccionar círculos, ranuras y orificios mecanizados de piezas estampadas en varios acabados directamente en el sitio sin tener que importar modelos CAD originales.

Listo para la automatización

El TrackScan-P550 se puede montar en un brazo robótico para la automatización en aplicaciones como la inspección. Su E-Track también se puede combinar con el software de planificación de rutas para la planificación y el guiado de rutas robóticas inteligentes.

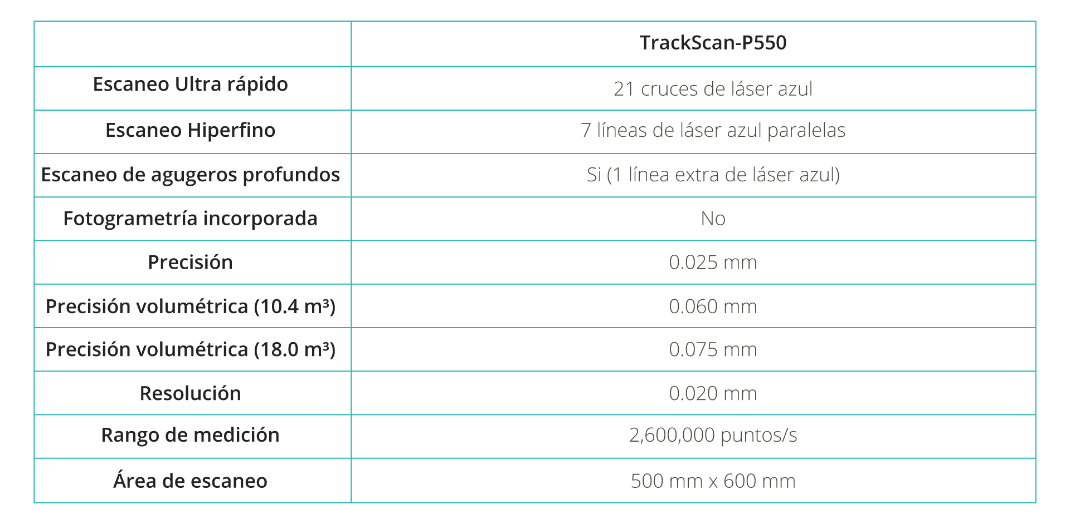

Especificaciones Técnicas TrackScan-P550

Tipo TrackScan-P550

ultrarrápido 21 cruces láser azules
Modo de escaneo hiperfino 7 líneas láser paralelas azules

agujeros profundos 1 línea láser azul
Precisión(1) Hasta 0,025 mm
Tasa de medición Hasta 2.600.000 mediciones/s
Área de escaneo Hasta 500 mm × 600 mm
Clase de láser Clase Ⅱ (segura para los ojos)
Resolución
Hasta 0,020 mm
Precisión volumétrica(2) 10.4 m³
0.060 mm

18.0 m³ 0.075 mm
Precisión volumétrica
(Con sistema de fotogrametría MSCAN)
0,044 mm+0,012 mm/m
Repetibilidad de punto único de CMM T-Probe portátil
0.030 mm
Precisión de la posición del agujero 0.050 mm
Tamaño del objeto (recomendado)
100 - 8000 mm
Distancia de separación 300 mm
Profundidad de campo 400 mm
Formatos de salida .stl, .ply, .obj, .igs, wrl, .xyz, .dae, .fbx, .ma, .asc o personalizado
Rango de temperatura de funcionamiento -10°C - 40°C
Humedad de funcionamiento (sin condensación) 10%-90% RH
Modo de interfaz  USB 3.0
Certificación CE, UL
Patentes CN106500627, CN106500628, CN206132003U, CN204854633U, CN204944431U,CN204902788U,CN204963812U,CN204902785U,
CN106403845,US10309770B2,CN204854633U,CN105068384B,
CN105049664B,CN106403845B,CN111694665A,CN214375417U,
CN214379242U,CN214379241U,CN109000582B,CN112802002B,
CN210567185U,CN211121096U,CN214149174U,CN114001671B,
CN114001696B,CN114554025B,CN114205483B,CN113514008A,
US10309770B2,US11060853B2,KR102096806B1,EP3392831B1

(1) Acreditado por ISO 17025: basado en el estándar VDI/VDE 2634 parte 3 y la especificación JJF1951, se evalúa el rendimiento del error de sondeo (tamaño) (ps).
(2) Aceditado por ISO 17025: basado en el estándar VDI/VDE 2634 parte 3 y la especificación JJF 1951, se evalúa el rendimiento del error de espaciado de esfera (SD)
