TrackScan Sharp 49 SCANOLOGY

TrackScan-Sharp es óptimo para realizar mediciones eficientes y estables con el fin de mejorar el desarrollo de productos, el control de calidad, etc

Solicite Cotización

Sistema Óptico de medición 3D

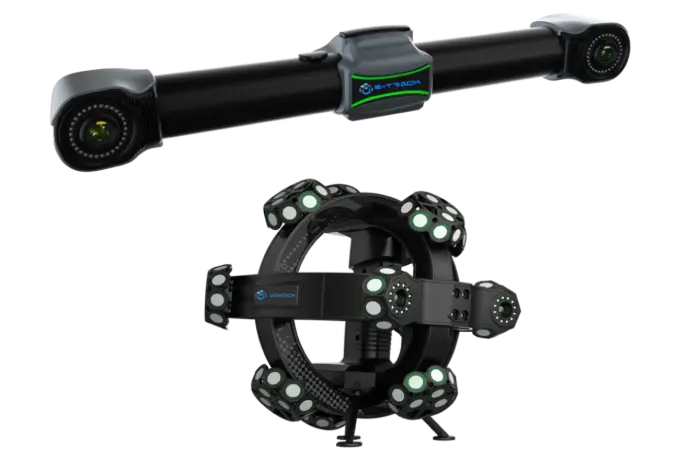

TrackScan-Sharp está compuesto por un escáner 3D portátil i-Scanner y un i-Tracker óptico, que es una nueva generación del sistema de medición óptica 3D de Scanology para la medición de piezas a gran escala. Lleva la medición óptica a un nivel completamente nuevo al ofrecer una distancia de seguimiento de hasta 6 metros, un alcance volumétrico de 49 m3 y una precisión volumétrica de hasta 0.049 mm (10.4 m3).

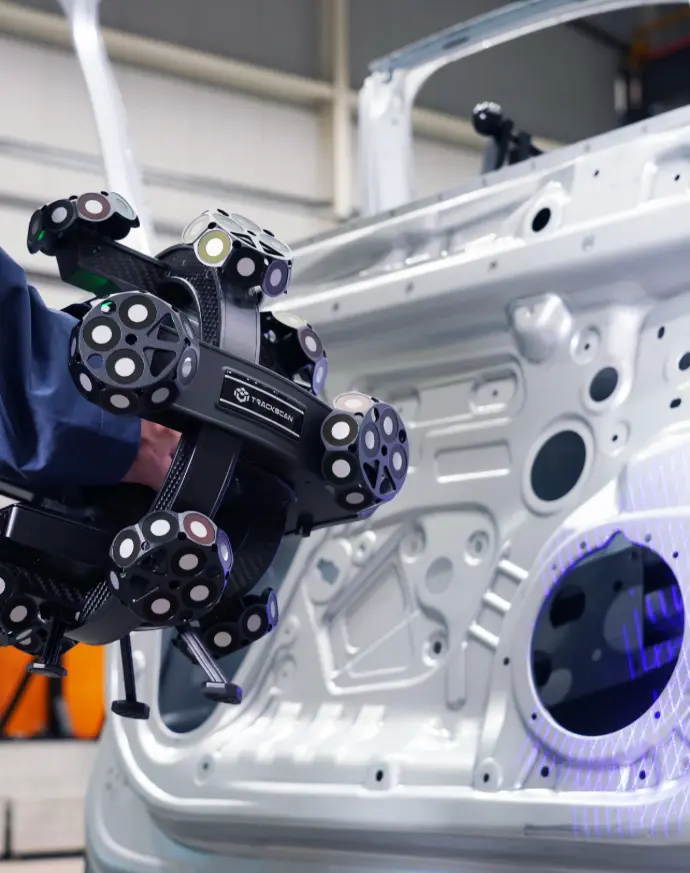

Diseñado con el procesador integrado de i-Tracker para Edge Computing, cámaras industriales de 25 megapíxeles y tecnologías de vanguardia, el TrackScan-Sharp es ideal para medir piezas de gran tamaño o varias piezas al mismo tiempo sin la molestia de mover los rastreadores con frecuencia.

Admite la transferencia de datos por cable e inalámbrica para adaptarse a diferentes usos industriales. También puede funcionar con un módulo de luz auxiliar para inspeccionar orificios y ranuras.

trackscan-sharp-49-sistema-optico-medicion-3d-scantech

Seguimientos de
gran volumen

Escaneo 3D sin
marcadores

Tecnología
avanzada

Detección de
bordes

Categoría	Tipo	TrackScan Sharp 49
Modo de escaneo	Escaneo ultrarrápido	21 cruces láser azules
	Escaneo hiperfino	7 líneas láser paralelas azules
	Escaneo de agujeros profundos	1 línea láser azul
Precisión⁽¹⁾		Hasta 0.025 mm (0.0009 in)
Velocidad de medición hasta		2,600,000 mediciones/s
Área de escaneo hasta		500 mm × 600 mm (19.7 in × 23.6 in)
Clase de láser		Class II (seguro para los ojos)
Resolución hasta		0.020 mm (0.0008 in)
Precisión volumétrica⁽²⁾	10.4 m³ (distancia de tracking 3.5 m)	0.049 mm (0.0019 in)
	28.6 m³ (distancia de tracking 5.0 m)	0.067 mm (0.0026 in)
	49.0 m³ (distancia de tracking 6.0 m)	0.089 mm (0.0035 in)
Distancia de tracking por i-Tracker		6000 mm (236.2 in)
Precisión volumétrica (con fotogrametría MSCAN)		0.044 mm + 0.012 mm/m (~6 m) (0.0017 in + 0.00014 in/ft)
Precisión de posición de orificio		0.050 mm (0.0020 in)
Píxeles de cámara del i-Tracker		25 MP
Distancia de seguridad		300 mm (11.8 in)
Profundidad de campo		400 mm (15.7 in)
Rango de tamaño de pieza (recomendado)		0.1 m – 12 m (3.9 in – 472.4 in)
Rango de temperatura de funcionamiento		0 °C – 45 °C (32 °F – 113 °F)
Humedad de funcionamiento (sin condensación)		10 – 90% RH
Modo de interfaz		USB 3.0, Network Interface
Certificaciones		CE, RoHS, WEEE
